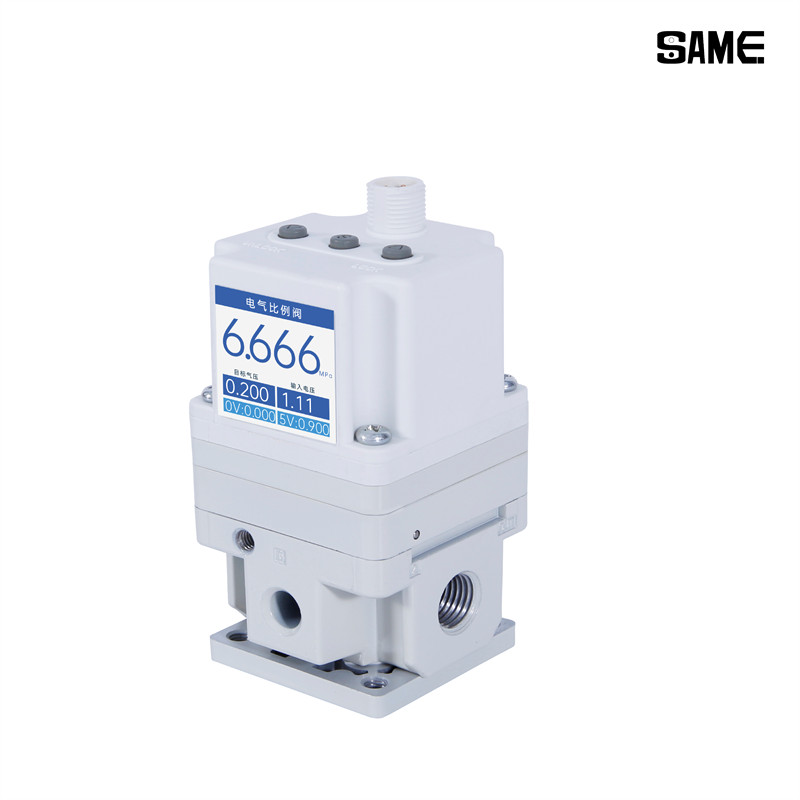

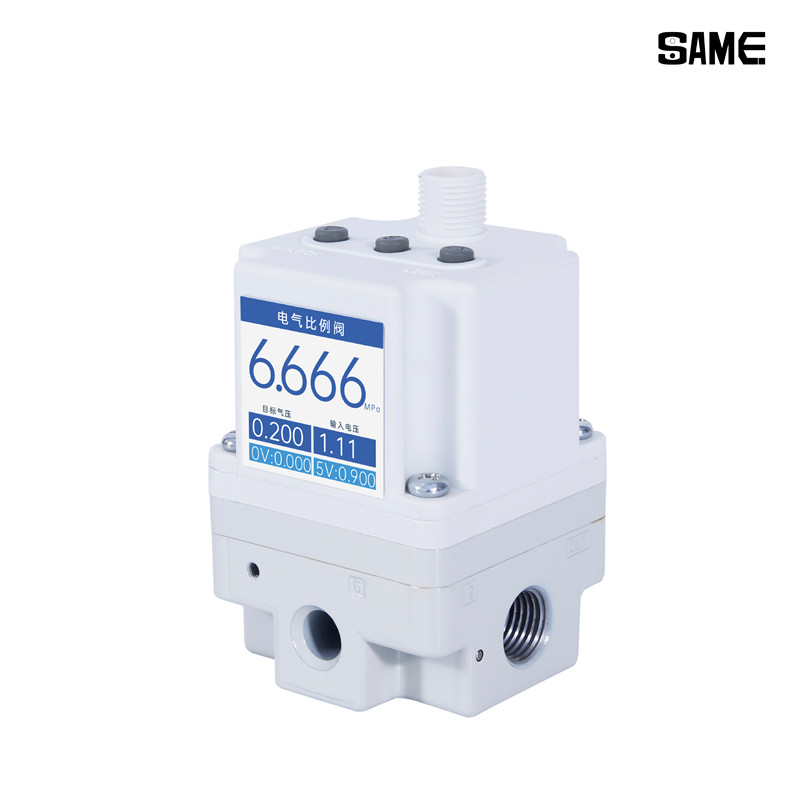

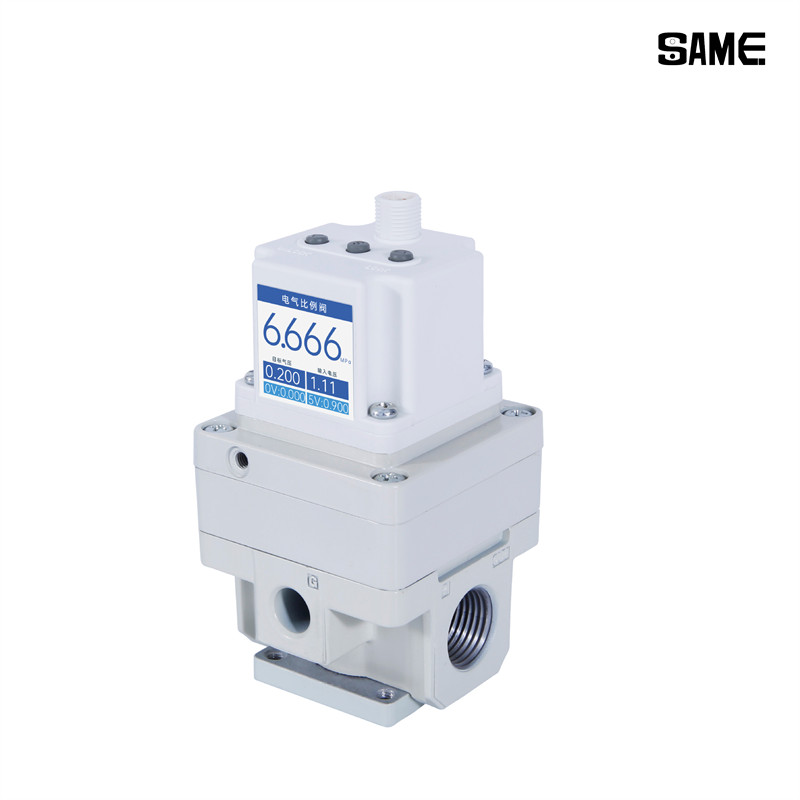

Válvula de control proporcional electroneumática de alta precisión

La serie SITV es compacta y ligera. válvula proporcional electroneumática Diseñado para una regulación precisa y continua de la presión de salida. Con un consumo de energía ultrabajo (inferior a 4 W) y un control analógico impecable, proporciona una monitorización de presión altamente eficiente y fiable para equipos HVAC avanzados, automatización industrial y sistemas neumáticos.

  • Tipo :

    1000 Type | 2000 Type | 3000 Type
  • Rango de presión :

    0.1MPa{1.0kgf/cm²} | 0.5MPa{5.1kgf/cm²} | 0.9MPa{9.2kgf/cm²}
  • Voltaje de la fuente de alimentación :

    DC24V | DC12~15V
  • Señal de entrada :

    Current type: 0-20mA | Current type: 4-20 mA | Voltage type: DC 0-5 V | Voltage type: DC 0-10V | 4-point preset input | RS485 Communication
  • Salida del monitor :

    Analog output: DC 1-5 V | Switch output · NPN output | Switch output · PNP output | Analog output: DC 4-20 mA
  • Tamaño del puerto de conexión :

    1/8(1000Type) | 1/4(1000、2000、3000Type) | 3/8(2000、3000Type) | 1/2(3000Type)
  • Tipo de soporte :

    Flat bracket | L-bracket
  • Tipo de conexión de cable :

    Without cable | Straight type 3 m | Right-angle type 3 m

Descripción general del producto

Diseñado para entornos industriales exigentes, el Válvula proporcional electroneumática serie SITV Ofrece un control neumático de alta precisión al convertir las señales de entrada analógicas eléctricas en una presión de salida precisa y continua. Gracias a su estructura interna optimizada, reduce significativamente el consumo de energía sin comprometer la rapidez de respuesta. Ya sea integrada en sistemas HVAC complejos o en sistemas de automatización industrial de alta precisión, esta válvula ofrece una fiabilidad, linealidad y repetibilidad excepcionales, garantizando que su equipo funcione con la máxima eficiencia.

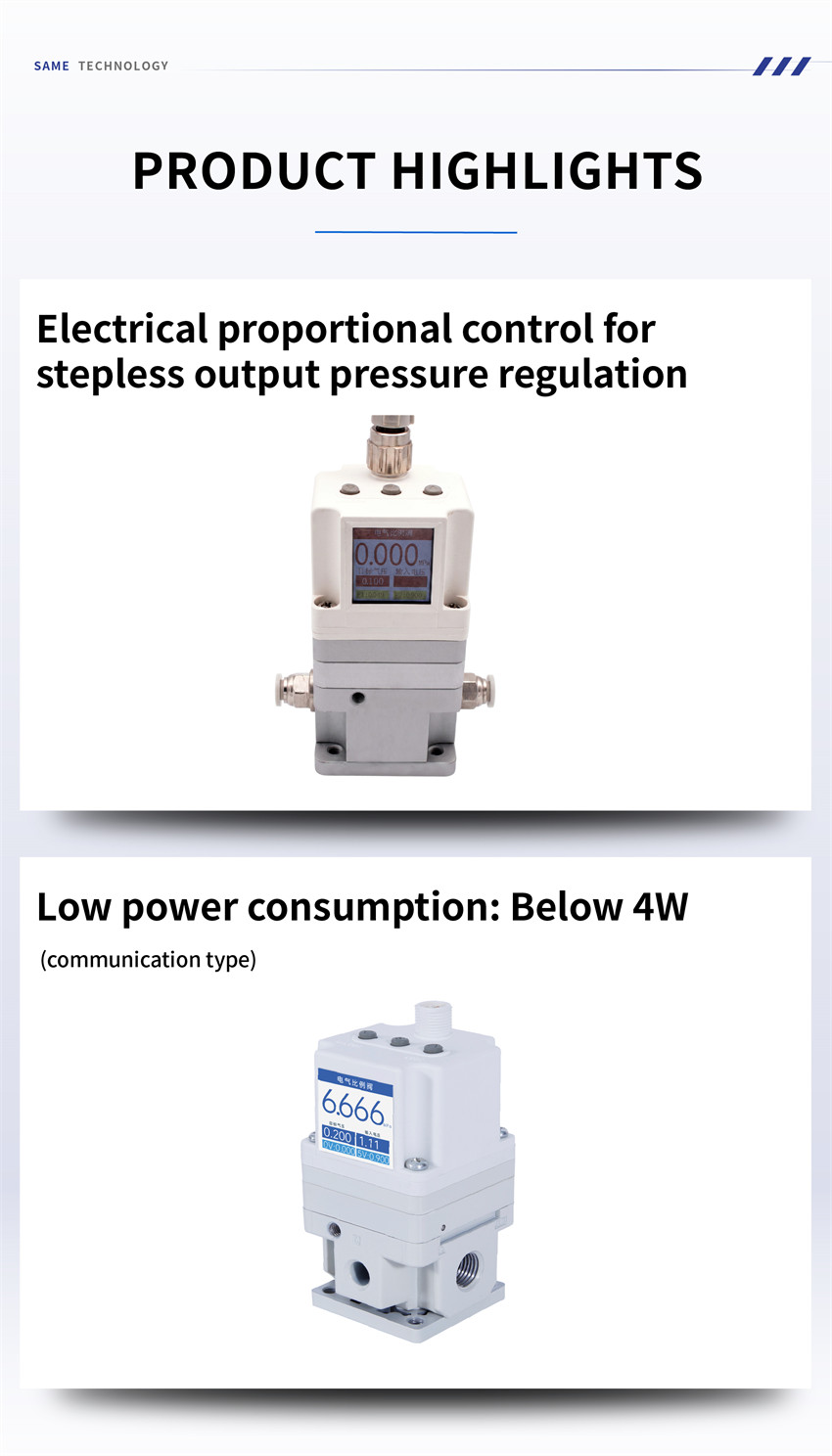

Características destacadas del producto

Regulación de salida continua

El control proporcional eléctrico permite una regulación de la presión de salida continua, precisa y sin interrupciones, sustituyendo las configuraciones de varios pasos.

Consumo de energía ultrabajo

Diseño de alta eficiencia energética, que funciona de forma segura con un consumo de energía inferior a 4 W (específicamente para el tipo de comunicación).

Compacto y con protección IP65.

Su diseño ligero y compacto, combinado con una estructura de protección equivalente a IP65, la hace apta para condiciones industriales adversas.

Electro Pneumatic Proportional Control Valve

Especificaciones estándar

ModeloSITV101□SITV103□SITV105□
SITV201□SITV203□SITV205□
SITV301□SITV303□SITV305□
Presión de suministro mínimaAjuste de presión +0,1 MPa
Presión máxima de suministro0,2 MPa1,0 MPa
Ajuste de presión0,005~0,1 MPa0,005~0,5 MPa0,005~0,9 MPa
Fuente de alimentaciónVoltajeDC24V±10%, DC12~15V
Actual
consumo
Fuente de alimentación CC 24 V: 0,12 A o menos
Fuente de alimentación CC 12-15 V: 0,18 A o menos
señal de entradaTipo actualNota 14~20mA, 0~20mA
Tipo de voltajeDC0~5V, DC0~10V
Entrada preestablecida16 puntos (negativo común)
impedancia de entradaSalida analógica250 Ω o menos
Tipo de voltajeAprox. 6,5 kΩ
Entrada preestablecidaAprox. 4,7 kΩ (24 V CC), Aprox. 2,0 kΩ (12 V CC)
Señal de salida
nota 2)
Salida analógicaDC1~5V (Impedancia de carga: 1 kΩ o más)
4-20 mA CC (tipo sumidero) (impedancia de carga: 250 kΩ o menos)
Salida del interruptorSalida de colector abierto NPN: Máx. 30 V, 80 mA
Salida de colector abierto NPN: Máx. 80 mA
LinealidadDentro de ±1% (escala completa)
HistéresisDentro del 0,5% (escala completa)
RepetibilidadDentro de ±0,5% (escala completa)
SensibilidadDentro del 0,2% (escala completa)
Característica de temperaturaDentro de ±0,12 % (escala completa)/°C
Presión de salida
Indicación (Nota 4)
ExactitudDentro de ±2% (escala completa) ±1 dígito
Unidad mínimaMPa:0,001, kgf/cm²:0,01, bar:0,01, psi:0,1, kPa:1
Temperatura ambiente del fluido0~50°C (Sin condensación)
Estructura de protecciónEquivalente a IP65
MasaSITV10□□250 g
SITV20□□350 g
SITV30□□645 g
Nota 1) No está disponible el tipo de 2 cables de 4~20mA; se requiere un voltaje de fuente de alimentación (DC24V o DC12~15V).
Nota 2) Se puede seleccionar salida analógica o salida conmutada. Para la salida conmutada, se puede seleccionar salida NPN o salida PNP.
Nota 3) La unidad mínima para el rango de presión de 0,9 MPa es 1 psi.
Nota 4) Las características anteriores se limitan a condiciones estáticas; si se consume aire comprimido en el lado de salida, la presión cambiará.

Condiciones de tubería recomendadas y selección de modelo

SITV
3
0
1
0
-
0
1
2
B
S
























Tipo
1Tipo 1000
2Tipo 2000
3Tipo 3000
Voltaje de la fuente de alimentación
024 V CC
1DC12~15V
Rango de presión
10,1 MPa{1,0 kgf/cm²}
30,5 MPa{5,1 kgf/cm²}
50,9 MPa{9,2 kgf/cm²}
Salida del monitor
1Salida analógica: CC 1-5 V
2Salida de interruptor · Salida NPN
3Salida de interruptor · Salida PNP
4Salida analógica: CC 4-20 mA
Sin marcaNinguno
Señal de entrada
0Tipo de corriente: 4-20 mA
1Tipo de corriente: 0-20 mA
2Tipo de voltaje: CC 0-5 V
3Tipo de voltaje: CC 0-10V
40Entrada preestablecida de 4 puntos
RSComunicación RS485
BSoporte plano
Csoporte en L
Tamaño del puerto de conexión
11/8 (Tipo 1000)
21/4 (tipo 1000, 2000, 3000)
33/8 (tipo 2000, 3000)
41/2 (Tipo 3000)
Tipo de conexión de cable
NSin cable
STipo recto, 3 m
LTipo de ángulo recto, 3 m
Opciones / Modelo de componentes
DescripciónModelo de producto
SITV10□□SITV20□□SITV30□□
Conjunto de soporte planoSKT-1TV-F1SKT-1TV-F2
Conjunto de soporte en LSKT-1TV-L1SKT-1TV-L2
Conector de cableTipo recto, 3 mXP-CA-434
Tipo de ángulo recto, 3 mXP-CA-434L

Cableado y dimensiones generales

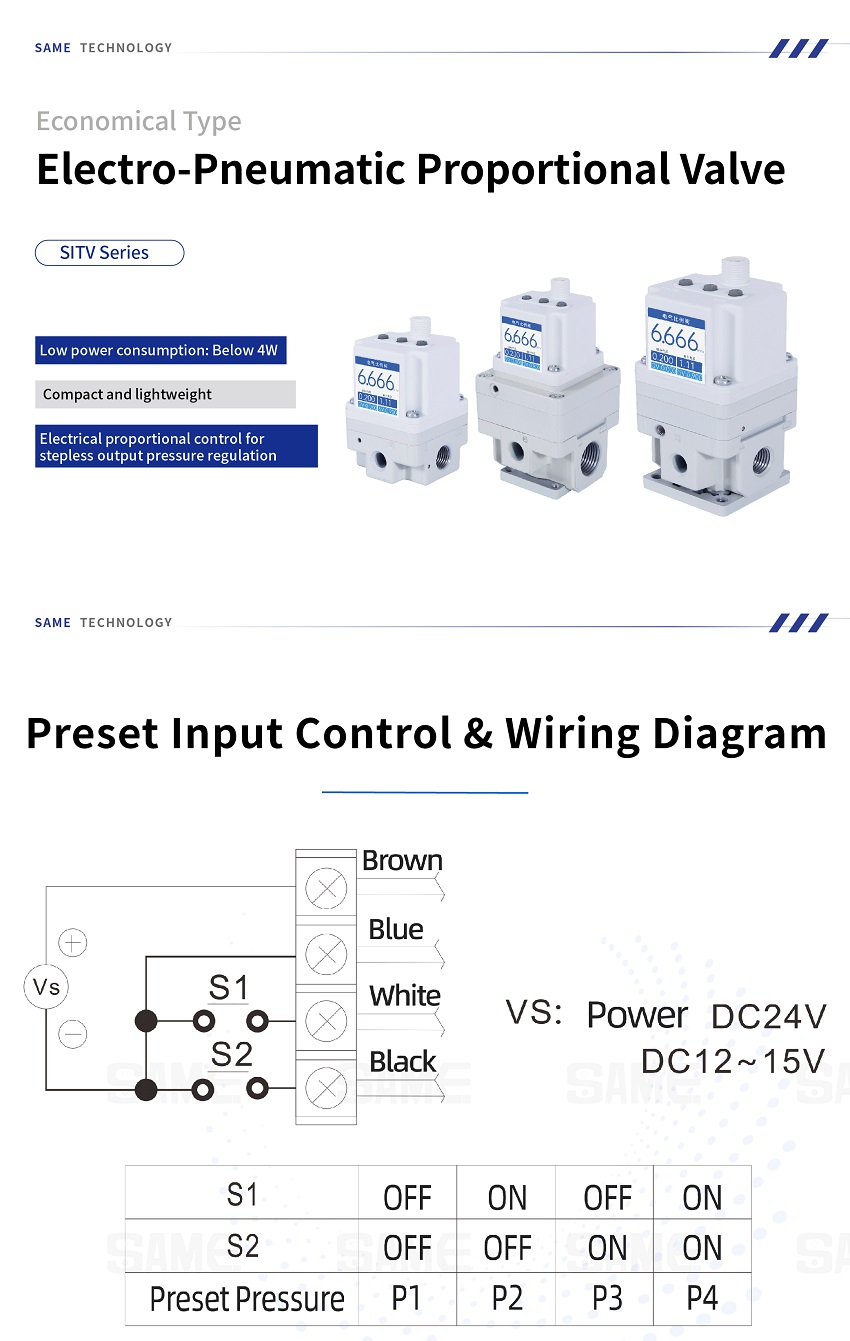

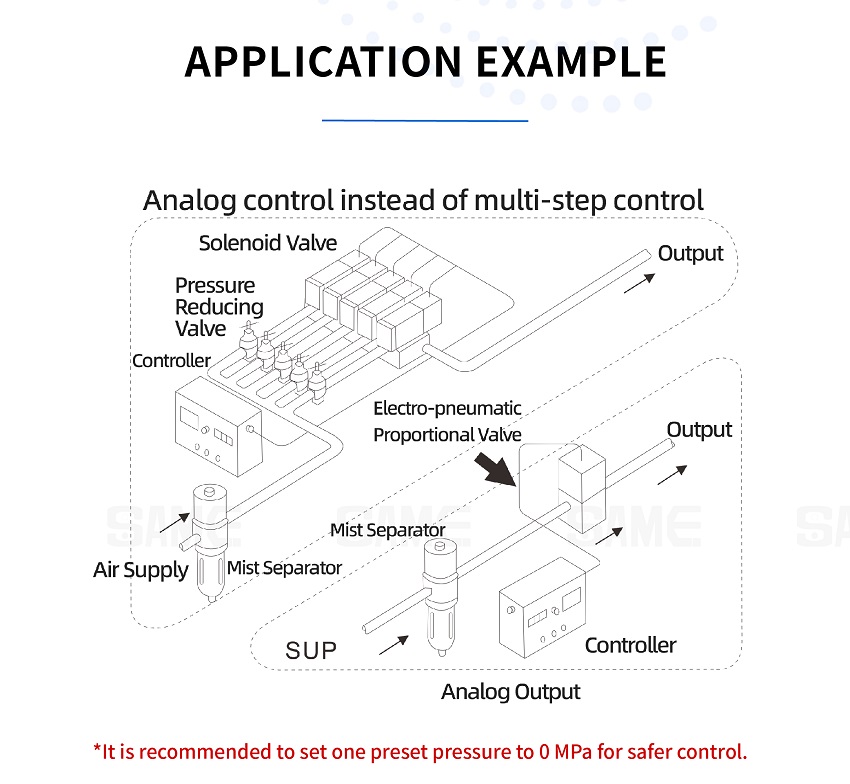

Consulte los diagramas técnicos a continuación para obtener información sobre el control de entrada preestablecido, los esquemas de cableado y las dimensiones de montaje exactas (disponibles soportes planos y en forma de L).

Industrial electro pneumatic pressure regulatorIndustrial electro pneumatic pressure regulator

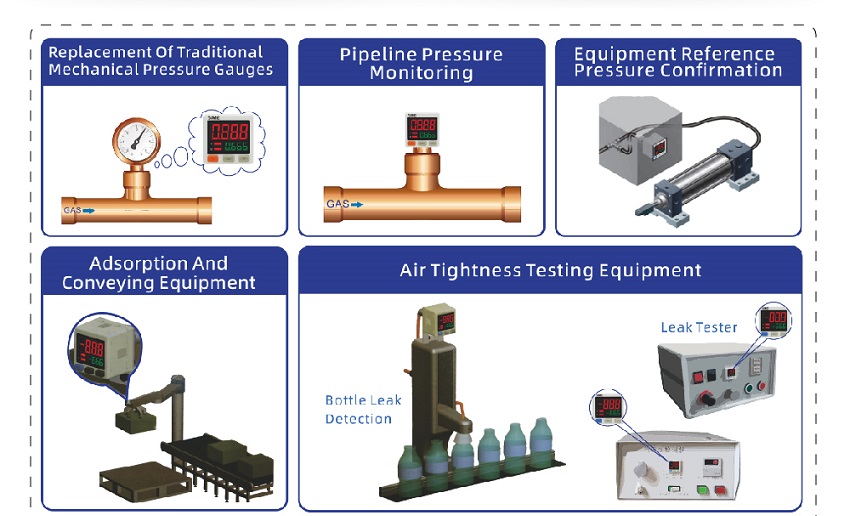

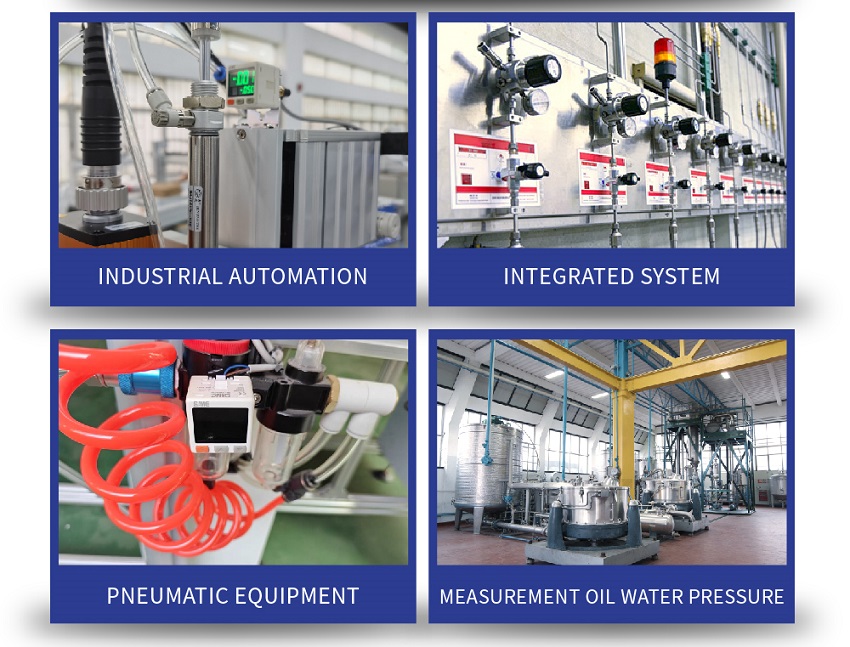

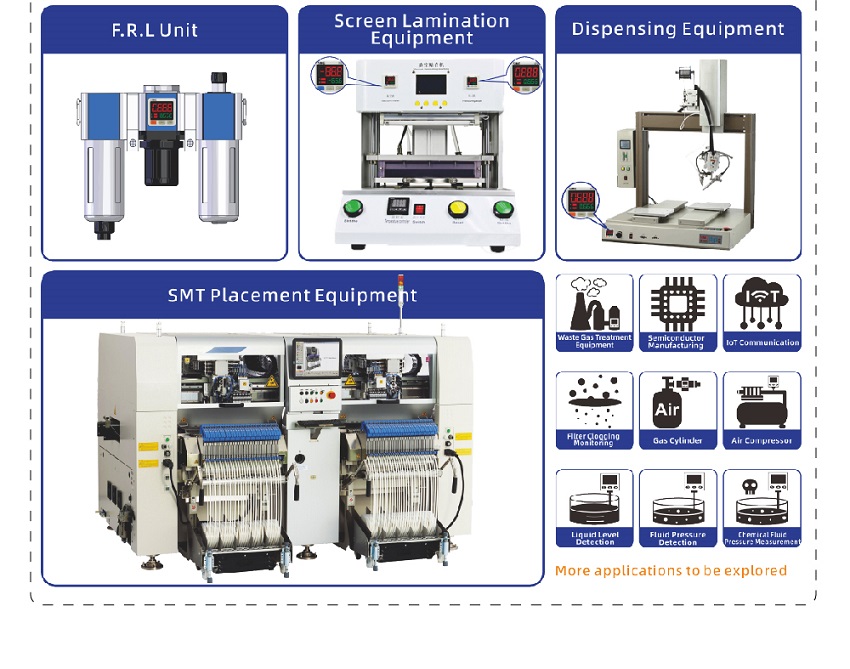

Escenarios de aplicación

Equipos de climatización Sistemas fiables de monitorización y alarma de presión.
Automatización industrial Control preciso para sistemas integrados y unidades FRL.
Equipos de prueba Ideal para estaciones de prueba de estanqueidad y detección de fugas.
Reemplazo del indicador Modernización de los manómetros mecánicos tradicionales.

Preguntas frecuentes (FAQ)

P: ¿Cuál es la presión de suministro máxima para la serie SITV?

A: La presión máxima de suministro varía según el modelo. Para los modelos SITV101, 201 y 301, es de 0,2 MPa. Para los modelos SITV103, 203, 303, 105, 205 y 305, la presión máxima de suministro es de 1,0 MPa.

P: ¿Se puede utilizar esta válvula proporcional para sustituir los manómetros mecánicos?

R: Sí, es una excelente actualización digital para los manómetros mecánicos tradicionales, ya que ofrece una monitorización avanzada de la presión en las tuberías y capacidades de control electrónico precisas.

P: ¿Está disponible una configuración de 2 hilos de 4~20 mA?

R: No, no está disponible un modelo de 2 hilos de 4~20 mA. Se requiere estrictamente una tensión de alimentación de 24 V CC o de 12~15 V CC para su funcionamiento.
