El interruptor de presión digital Slim está diseñado para sistemas neumáticos compactos modernos, con una estructura ultradelgada que ahorra hasta un 70 % de espacio de montaje. Equipado con una pantalla HD de alto brillo, garantiza una lectura intuitiva y estética. El interruptor está estandarizado para una integración perfecta con eyectores de vacío y montaje directo por succión. Ofrece múltiples opciones de salida de señal, incluyendo comunicación NPN, PNP, analógica y RS485, lo que lo convierte en la opción ideal para la monitorización de presión de alta precisión.
Serie de productos :
41: Slim Type | 43: Energy-saving Slim Type | 45: Slim Type (Black) | 46: Energy-saving Slim Type (Black)Rango de entrada de presión de aire :
C: -101.3~-101.3kPa (Low-pressure Model) | P: -0.101~1.000MPa (High-pressure Model)Tipo de salida de señal :
101: 2-channel NPN | 010: 2-channel NPN + 1-channel analog voltage | 102: 2-channel PNP | 020: 2-channel PNP + 1-channel analog voltage | 030: 2-channel NPN + 1 set of RS485 communication | 031: 2-channel PNP + 1 set of RS485 communicationTipo de conexión de presión de aire :

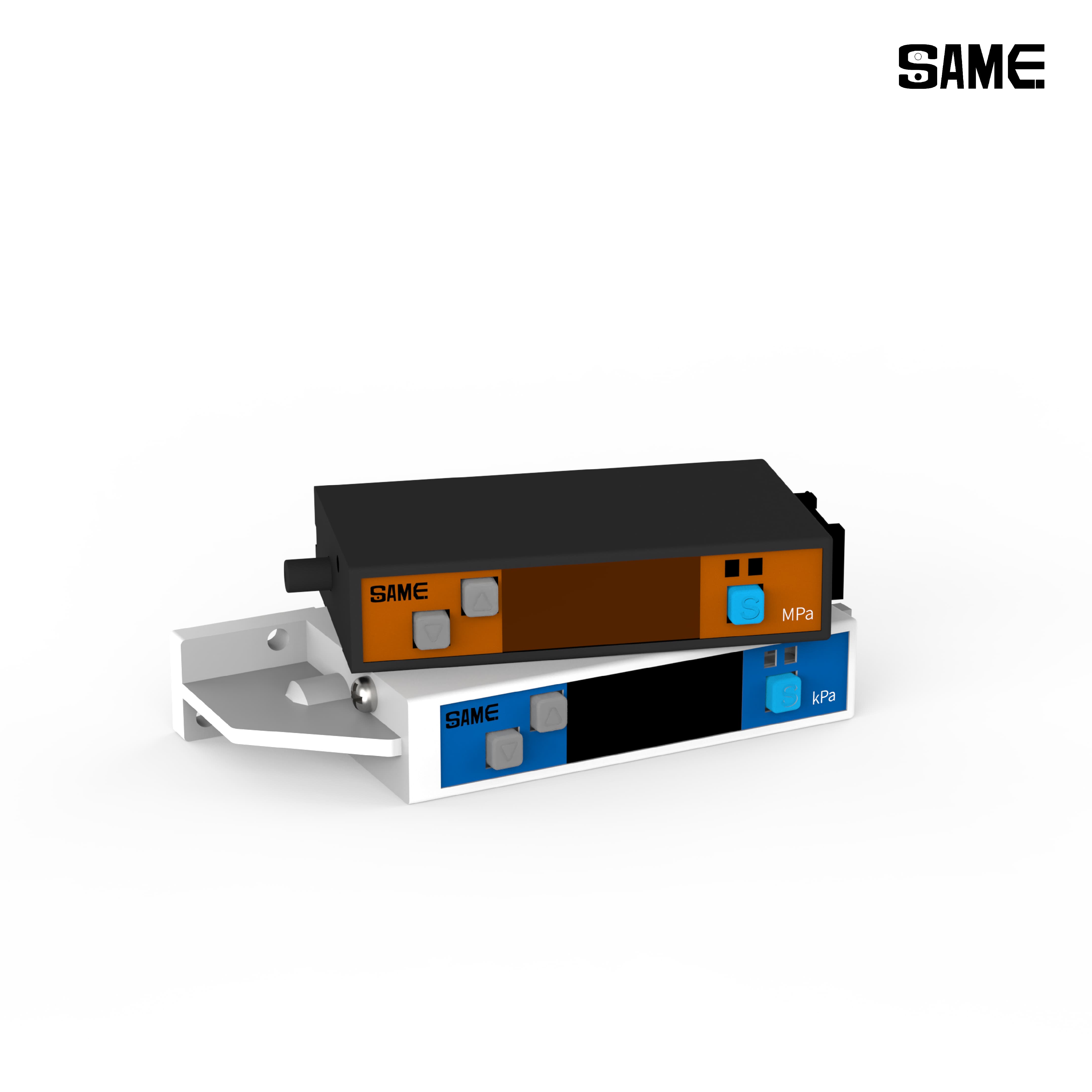

Blank: No adapter | M: M5 female thread | L: 90° fixed fittingEl SP-41/43/45/46Interruptor de presión digital delgado de la serie Es una solución ultracompacta y ultraligera diseñada para sistemas neumáticos modernos. Su innovador diseño de estructura ultradelgada ahorra hasta un 70 % de espacio de montaje. La pantalla HD de alto brillo garantiza una lectura intuitiva y estética, mientras que su diseño estandarizado permite una integración perfecta como módulo de vacío con eyectores de vacío y montaje directo de ventosas. Con todas las funciones y un rendimiento estable, también admite la conexión directa con controladores SCP para un uso altamente flexible.

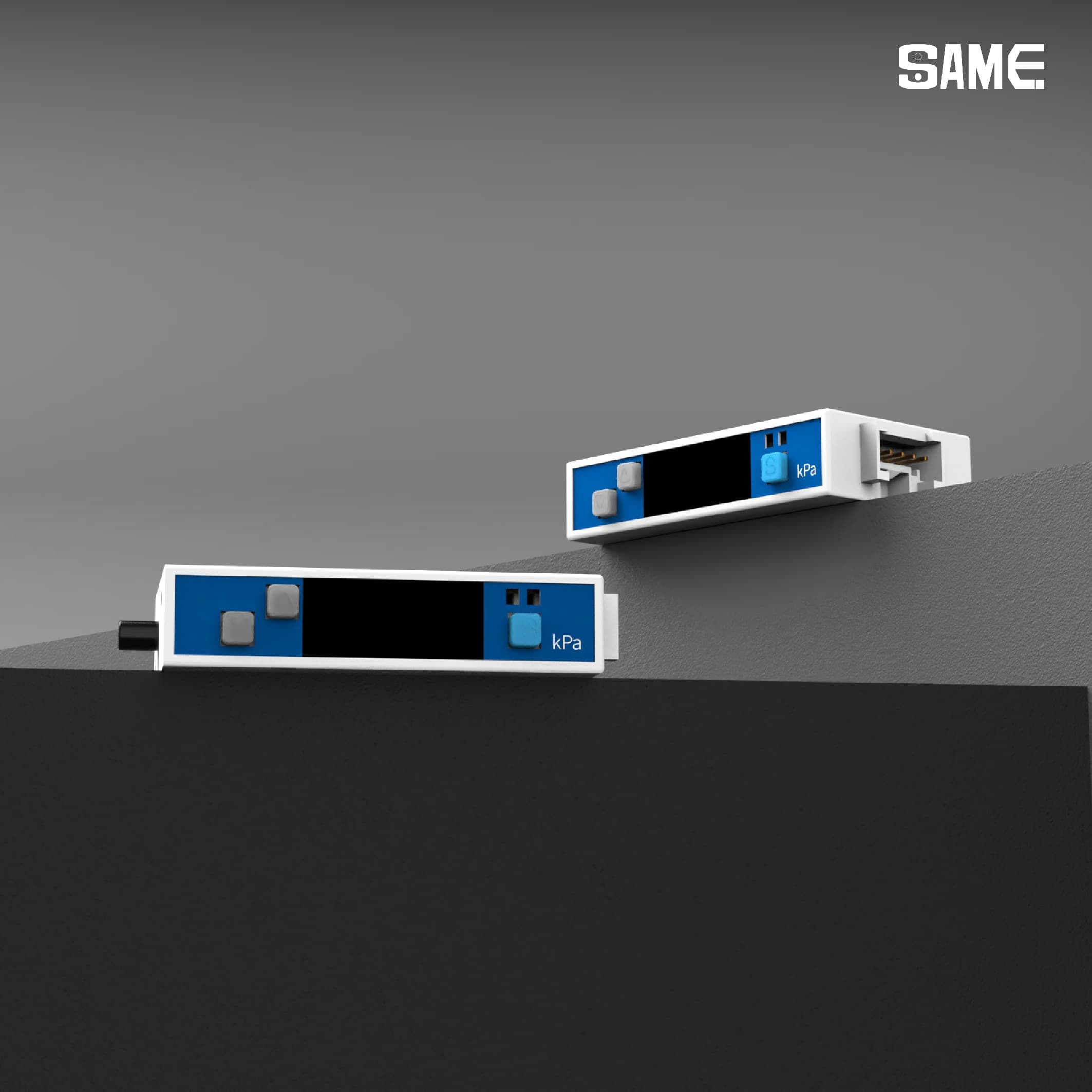

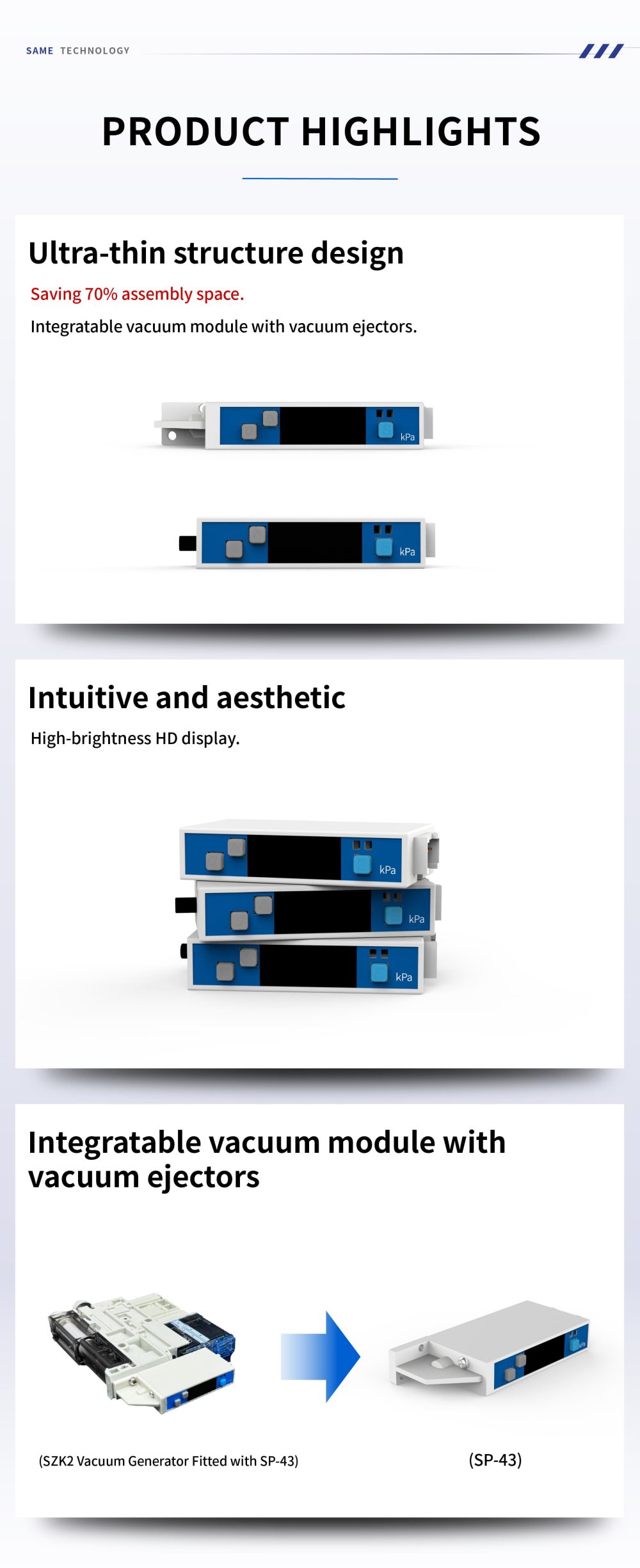

Diseñado con un perfil delgado que ahorra un 70 % de espacio de montaje, lo que lo hace perfecto para módulos de vacío integrables.

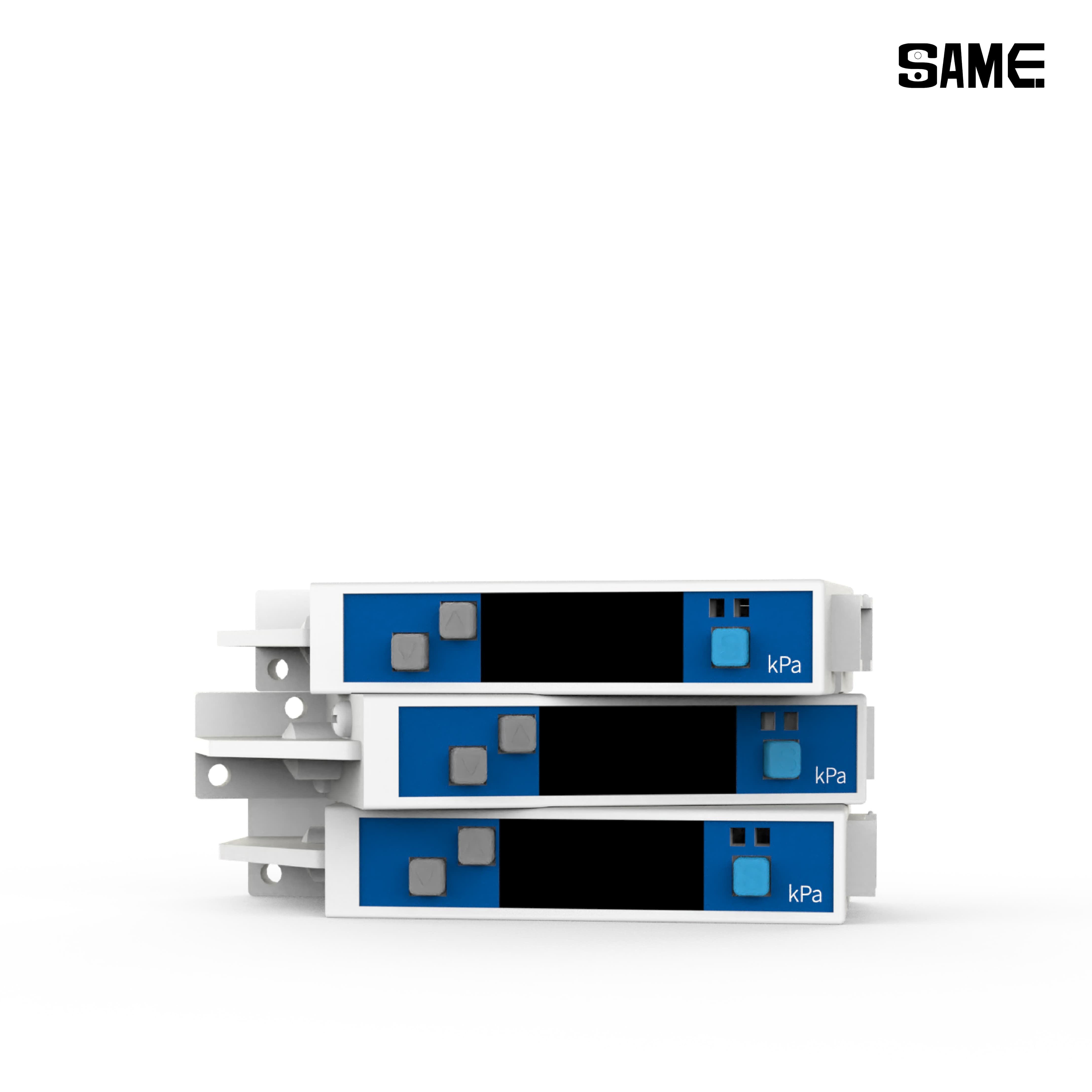

Equipado con una pantalla HD de alto brillo y una interfaz de funcionamiento sencilla para una lectura de presión rápida, fácil y clara.
Estandarizado para su integración con eyectores de vacío (por ejemplo, la serie SZK2) y montaje directo mediante ventosa.
| Modelo | SP41P- (Presión positiva) | SP41C- (Presión compuesta) | SP43 (Presión compuesta) | ||||
| Rango de presión nominal | -0,100~1,000 MPa | -100,0~100,0 kPa | |||||
| Rango de presión de ajuste | -0,105~1,000 MPa | -105,0~105,0 kPa | |||||
| Presión máxima soportada | 1,5 MPa | 500 kPa | |||||
| Gas aplicable | Aire filtrado, gas no corrosivo/no inflamable | ||||||
| Especificaciones eléctricas | Tensión de alimentación | 12 a 24 V CC ±10 %, Ondulación (pico a pico): ≤10 % | |||||
| Consumo actual | ≤40 mA (sin carga) | ||||||
| Salida del interruptor | Salida de colector abierto 2NPN o 2PNP Corriente de carga máxima: 125 mA Tensión de alimentación: 30 V CC (salida NPN), 24 V CC (salida PNP) Caída de tensión interna: ≤1,5 V | ||||||
| Salida analógica | Voltaje de salida: 1~5V±2,5% FS (rango de presión nominal) o 0,6~5V ±2,5% FS (rango de presión nominal) Impedancia de salida: Aprox. 1 kΩ Linealidad: ±1% FS | ||||||
| Repetibilidad | ±0,2% FS ±1 dígito | ||||||
| Precisión de la pantalla | ±2% FS ±1 dígito (Temperatura ambiente: 25±3°C) | ||||||
| Tiempo de respuesta | ≤2,5 ms (Función antifalsa: seleccionable entre 25 ms, 100 ms, 250 ms, 1000 ms y 1500 ms) | ||||||
| Mostrar | Pantalla LCD digital de 3½ pulgadas y 7 segmentos. Indicador de estado del interruptor: OUT1 Verde/OUT2 Rojo SP43: Entrada de control V-SOL: rojo (vacío), SALIDA: verde Tiempo de actualización: Aprox. 0,2 segundos. | ||||||
| Características de temperatura | ±2% FS de la presión detectada (25°C) en el rango de temperatura de 0~50°C. | ||||||
| Resistencia ambiental | Rango de temperatura de funcionamiento: 0~50°C. Almacenamiento: -10~60°C (sin condensación ni congelación). Rango de humedad ambiental para funcionamiento/almacenamiento: 35~85% HR (sin condensación) | ||||||
| Protección | IP40 | ||||||
| Especificaciones del cable. | Cable de PVC resistente al aceite (0,15 mm²) | ||||||
| Peso | Aprox. 55 g (cable de 2 m incluido) | ||||||
| 1. Serie de productos | 2. Rango de entrada de presión de aire | 3. Tipo de salida de señal | 4. Tipo de conexión para presión de aire |
|---|---|---|---|
| 41: Tipo delgado 43: Tipo delgado de ahorro de energía 45: Tipo delgado (negro) 46: Tipo delgado de bajo consumo (negro) | C: -101,3~101,3 kPa (baja presión) P: -0,101~1,000 MPa (Alta presión) | 101: NPN de 2 canales 102: PNP de 2 canales 010: Voltaje analógico NPN de 2 canales + 1 canal 020: Voltaje PNP de 2 canales + voltaje analógico de 1 canal 030: Comunicación NPN de 1 canal + RS485 031: Comunicación PNP de 1 canal + RS485 | Blanco: Sin adaptador M: Rosca hembra M5 L: Montaje fijo de 90° |
Código de pedido de ejemplo: SP-41 C 101 M

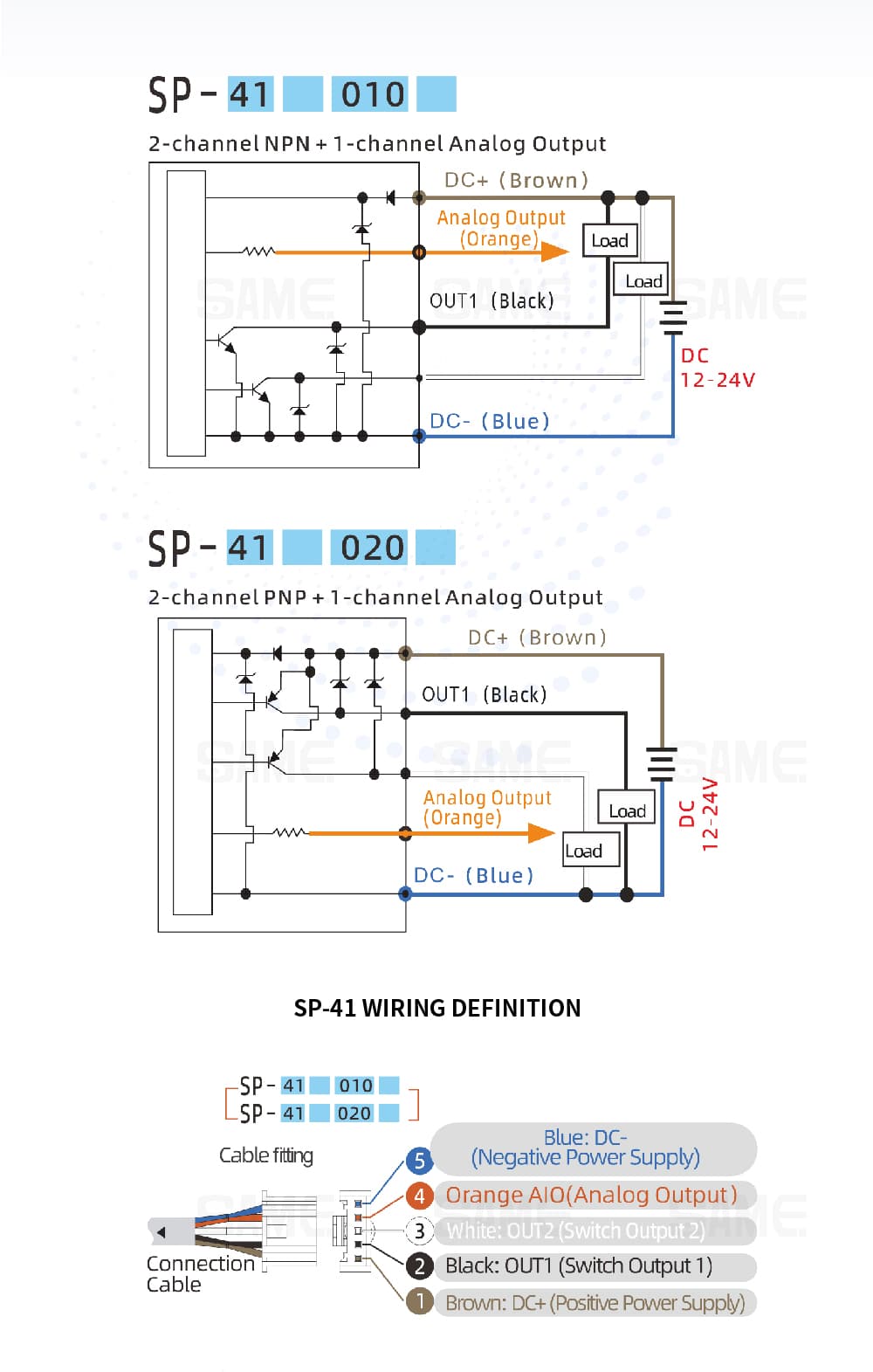

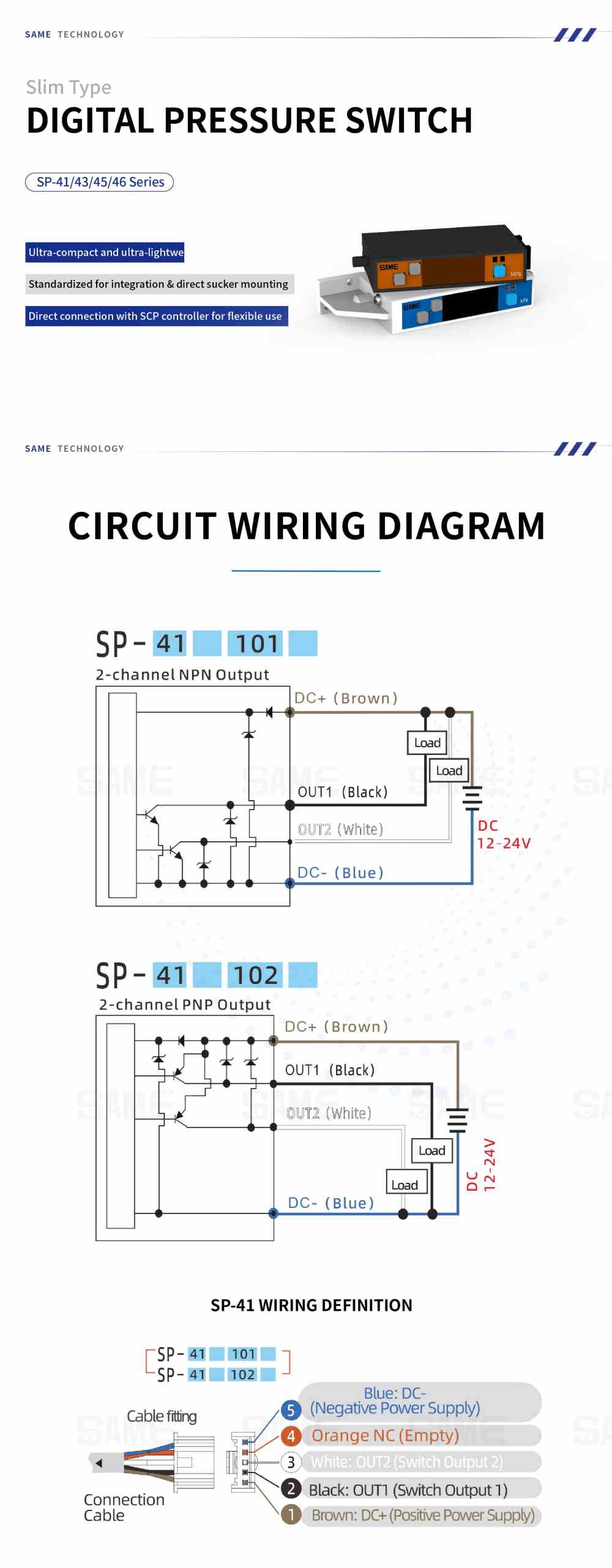

La serie SP-41 utiliza un cable de conexión de 5 núcleos para un control de salida versátil. El cableado estándar incluye marrón (CC+), azul (CC-), negro (SALIDA1), blanco (SALIDA2) y naranja (salida analógica o normalmente cerrada, según el modelo). Está diseñado para un fácil montaje en paneles o para integrarse sin problemas directamente en los generadores de vacío SZK2.
A: Gracias a su diseño de estructura ultradelgada, la serie SP-41 ahorra hasta un 70 % de espacio de montaje en comparación con los modelos estándar.
R: Sí, funciona como un módulo de vacío integrable diseñado específicamente para encajar directamente con eyectores de vacío como la serie SZK2.
A: Admite hasta 2 canales de salida de interruptor NPN o PNP, 1 canal de voltaje analógico opcional (1-5V) y comunicación RS485, según el código de modelo específico seleccionado.
