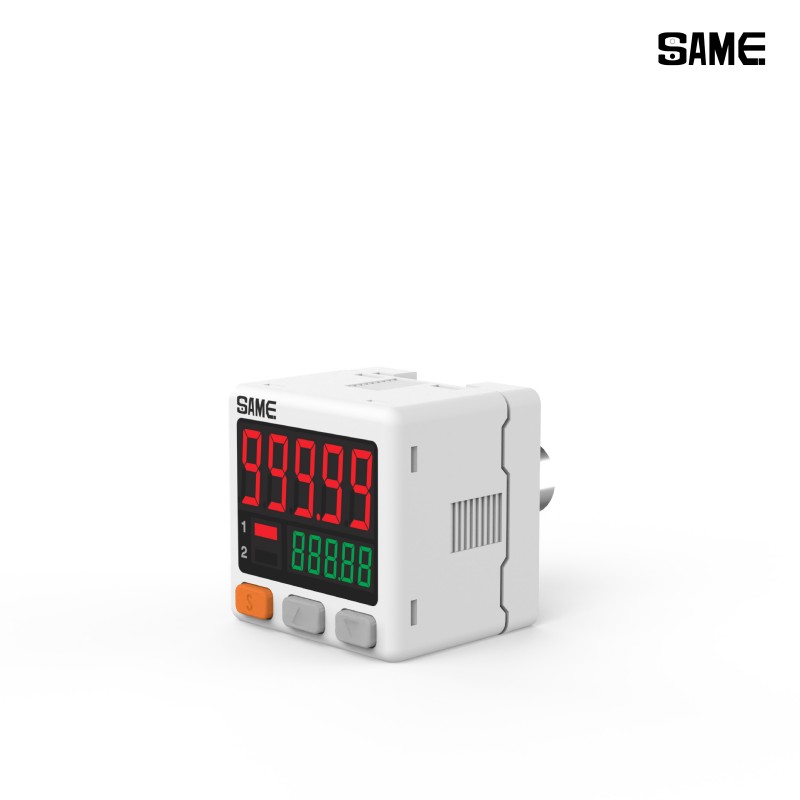

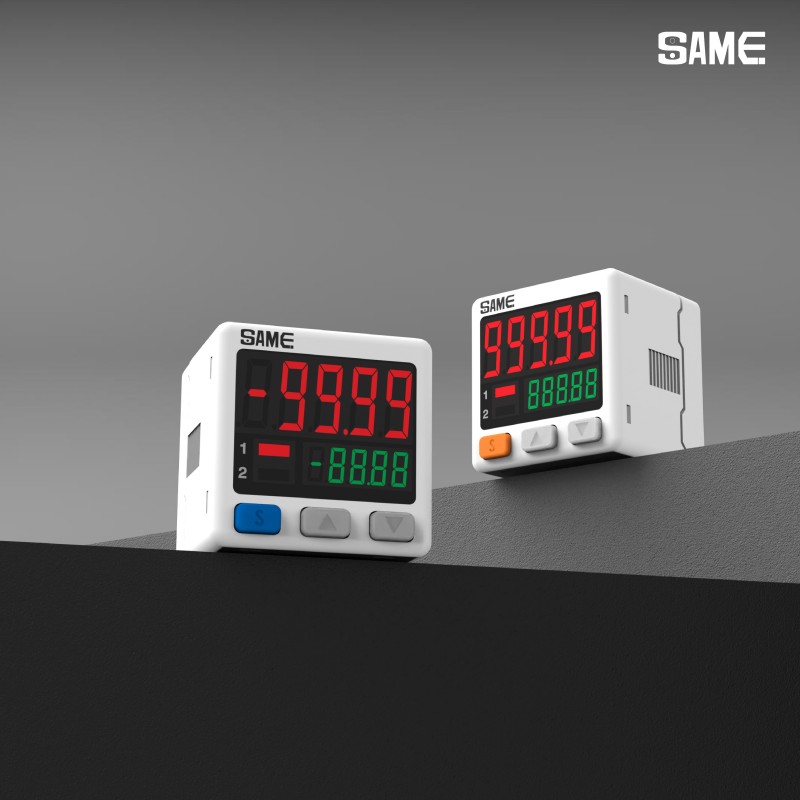

Interruptor de presión digital de comunicación de alta precisión (serie SP-18)

Con una pantalla LED de 7 segmentos y 5 dígitos mejorada, Serie SP-18 Proporciona lecturas de presión más precisas y con mayor resolución que los interruptores de presión digitales convencionales. Con una precisión de clase 0,5, una resolución de hasta 1 Pa y una repetibilidad de ±0,05 % FS ±2 dígitos, ofrece un rendimiento estable y fiable para aplicaciones de alta precisión.



  • Tipo de salida de señal :

    010: 2-channel NPN +1-channel analog voltage output | 020: 2-channel PNP + 1-channel analog voltage output | 011: 2-channel NPN + 1-channel analog current output | 021: 2-channel PNP + 1-channel analog current output | 030: 1-channel NPN + 1 set of RS485 communication | 031: 1-channel PNP + 1 set of RS485 communication
  • Rango de entrada de presión de aire :

    L: -10.00~10.00kPa (Small-range Model) | C: -100.00~100.00kPa (Low-pressure Model) | P: -100.00~999.99kPa (High-pressure Model)
  • Tipo de conexión de presión de aire :

    R: Internal M5 + external R1/8 fitting | C4H: Straight 4mm air tube fitting straight type | C6H: Straight 6mm air tube fitting straight type | C4L: Straight 4mm air tube fitting right-angle elbow | C6L: Straight 6mm air tube fitting right-angle elbow

Descripción general del producto

Diseñado específicamente para los exigentes estándares de la Industria 4.0 y el nuevo sector energético, el Interruptor de presión digital de comunicación de alta precisión serie SP-18 Redefine la precisión de detección. Con una pantalla de 7 segmentos y 5 dígitos mejorada, este controlador avanzado ofrece una resolución máxima excepcional de 1 Pa (0,001 kPa), proporcionando una precisión un dígito superior a la de las alternativas estándar del mercado. Gracias a su clasificación de precisión de clase 0,5 y la compatibilidad total con el protocolo MODBUS, el SP-18 integra la monitorización neumática local de ultra precisión con la interconexión inteligente de datos en toda la empresa.

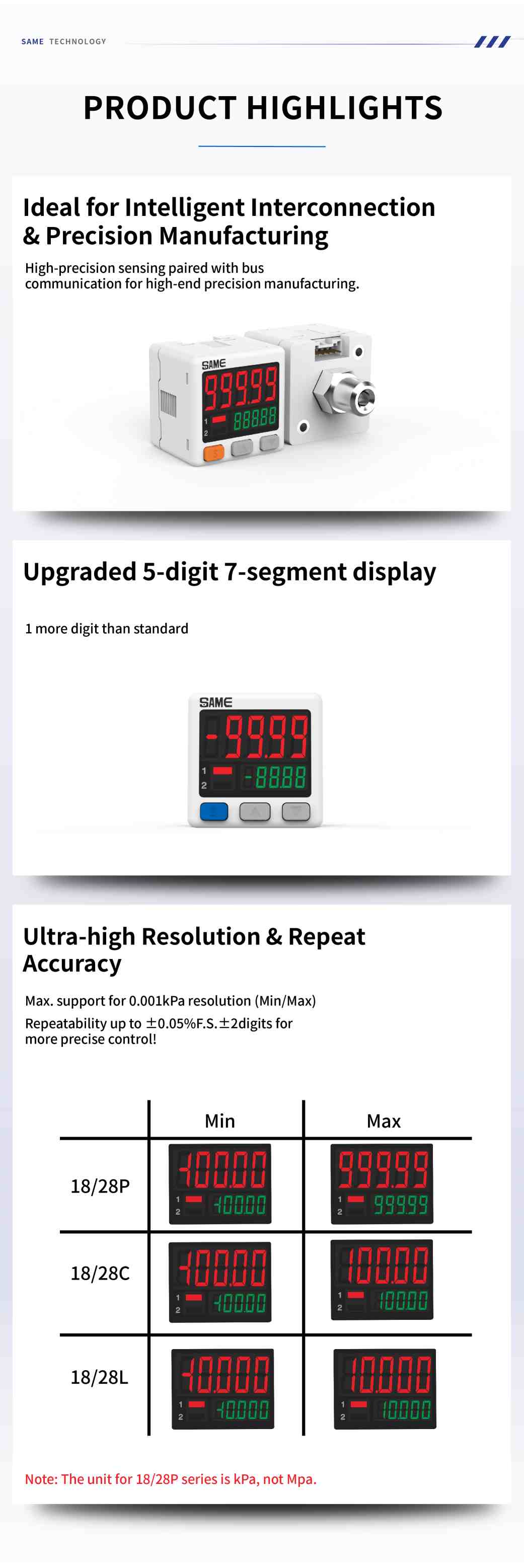

Características destacadas del producto

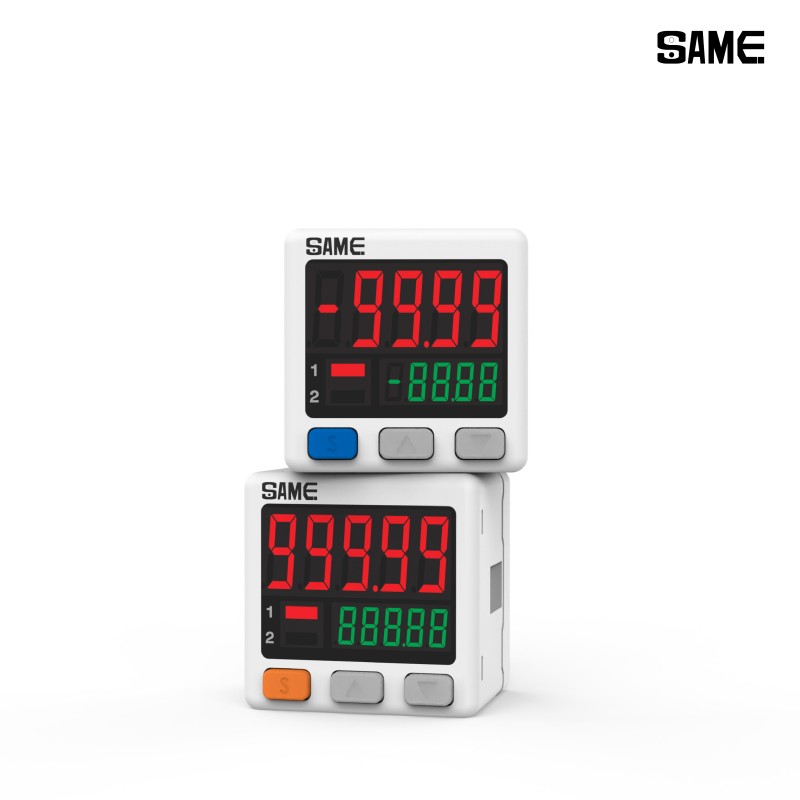

Pantalla de 5 dígitos mejorada

Cuenta con una pantalla LED mejorada de 5 dígitos y 7 segmentos (un dígito más que los modelos estándar), lo que permite a los operadores monitorizar las sutiles fluctuaciones de presión con absoluta claridad y una profundidad visual inigualable.

Resolución y precisión ultra altas

Logra una precisión general excepcional de clase 0,5 con una repetibilidad de hasta 0,05 % FS ± 2 dígitos. Admite una resolución máxima de 0,001 kPa, ideal para procesos de fabricación de precisión críticos.

Interconexión inteligente

Admite plenamente el protocolo MODBUS estándar, a la vez que conserva de forma inteligente la salida de conmutación discreta de 1 canal, lo que permite salvar la brecha entre los disparadores de seguridad locales y los sistemas de monitorización SCADA remotos.

SP-18 Series Pressure Switch

Selección de modelos y especificaciones de precisión

La plataforma de alta precisión SP-18 ofrece una amplia gama de configuraciones lógicas inteligentes. Seleccione el código de especificación exacto a continuación para que coincida con los estrictos requisitos de tolerancia de su sistema de control de fluidos:

Presión
clasificación
(Tipo de alta presión)(Tipo de baja presión)(Tipo de micropresión)
Calificado
Rango de presión
-100,00~999,99 kPa-101,3~101,3 kPa-10.000~10.000 kPa
Configuración
Rango de presión
-100,00~999,99 kPa-101,3~101,3 kPa-10.000~10.000 kPa
Máximo
Presión de prueba
1,5 MPa200 kPa20 kPa
Gas aplicableGas limpio no corrosivo
Fuente de alimentación
Voltaje
12~24V CC ±10%
Actual
Consumo
45 mA máx. (Sin carga)
Salida del interruptor
[Nota]*1
Salida de colector abierto NPN: máximo
corriente de carga 100 mA, alimentación máxima
voltaje 30 VCC, voltaje interno
caída ≤ 1,5 V
Salida de colector abierto PNP: máximo
corriente de carga 100 mA, alimentación máxima
voltaje 24 V CC, voltaje interno
caída ≤ 1,5 V
Voltaje analógico
Producción [Nota]*1
Ninguno
Corriente analógica
Producción [Nota]*1
Ninguno
MODBUS
Función [Nota]*2
Sí
Mostrar
Exactitud
±0,5%FS±2 dígitos
(a una temperatura de funcionamiento de 25±3°C)
Repetibilidad±0,05%F S.
±2 dígitos
Tiempo de respuesta10 ms, 50 ms, 100 ms, 250 ms, 500 ms, 2000 ms, 3000 ms, 5000 ms (opcional)
MostrarPantalla de 3 colores (rojo, naranja, verde), frecuencia de muestreo de la pantalla: 4 veces por segundo.
Temperatura
Características
Repetibilidad dentro del 0,5 % FS, temperatura de referencia 25 °C, rango aplicable de 0 a 50 °C.
Operante
Ambiente
De 0 a 50 °C (sin condensación ni congelación)
Almacenamiento
Ambiente
-10 a 50 °C (sin condensación ni congelación) 35 a 85 % HR (sin rocío de agua)
Protección
Clasificación
IP40
Conexión
Tamaño del puerto
R: externo 1/8 interno M5
Conector recto para tubo C4H de 4 mm, tipo recto
Codo de racor recto para tubo C4L de 4 mm
Conector recto para tubo C6H de 6 mm, tipo recto
Codo de conexión para tubo recto C6L de 6 mm
PesoAprox. 85 g incluyendo el cable de alimentación
AccesoriosSe incluye un cable de alimentación con terminal y un manual de instrucciones.


Ejemplos de medios generales compatibles

  • • Aire limpio y seco (CDA)
  • • Nitrógeno (N2)
  • • Argón (Ar)
  • • Líneas de succión de vacío críticas
  • • Gases inertes de alta pureza
  • • Gases de prueba de micropresión
  • • Dióxido de carbono (CO2)
  • • Aire comprimido general
  • • Medios no corrosivos

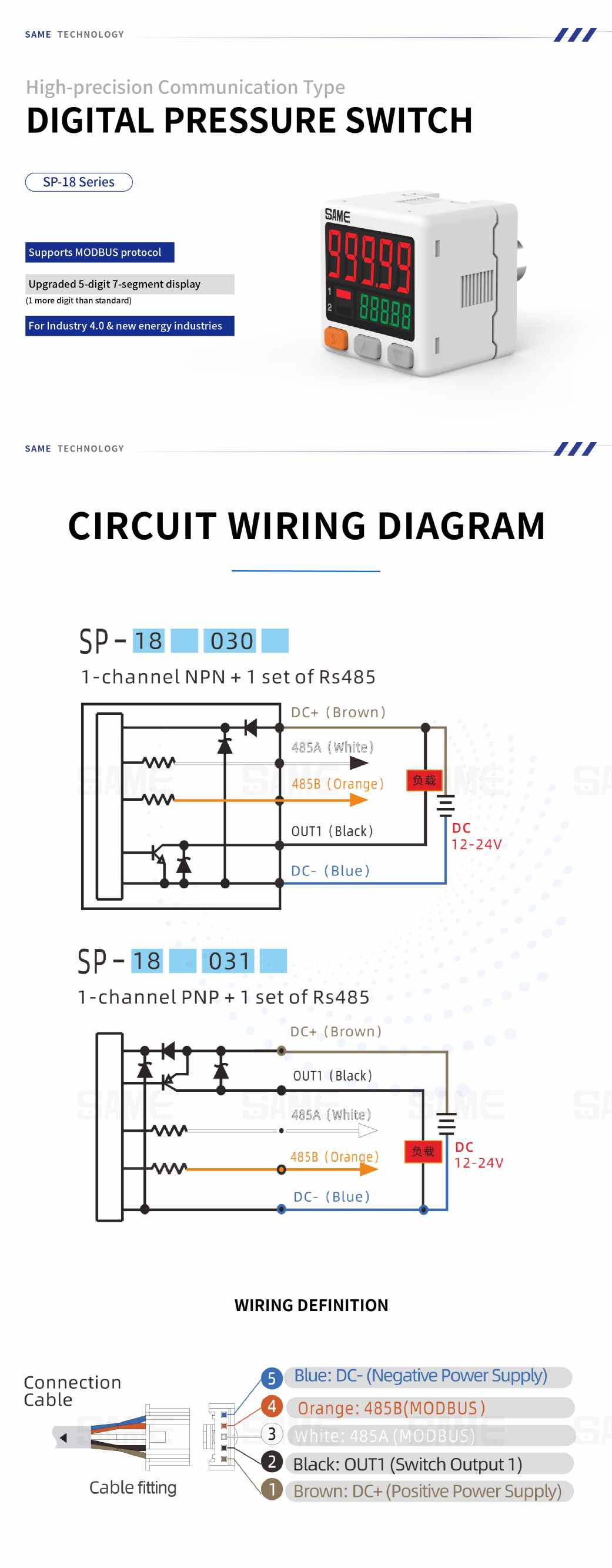

Diagrama de cableado del circuito e integración RS485

Para los modelos equipados con comunicación MODBUS, la topología de red depende de la polarización correcta del RS485. Asegúrese de que el cable blanco (485A) y el cable naranja (485B) estén conectados correctamente para garantizar una lectura y configuración remotas estables desde su ordenador central.

Definiciones de cableado y accesorios para soportes:

  • • Conexión de 5 núcleos: Marrón (DC+), Negro (OUT1), Blanco (485A), Naranja (485B), Azul (DC-).
  • • Autobús MODBUS: El par blanco/naranja gestiona el flujo de datos bidireccional para los modelos 030/031.

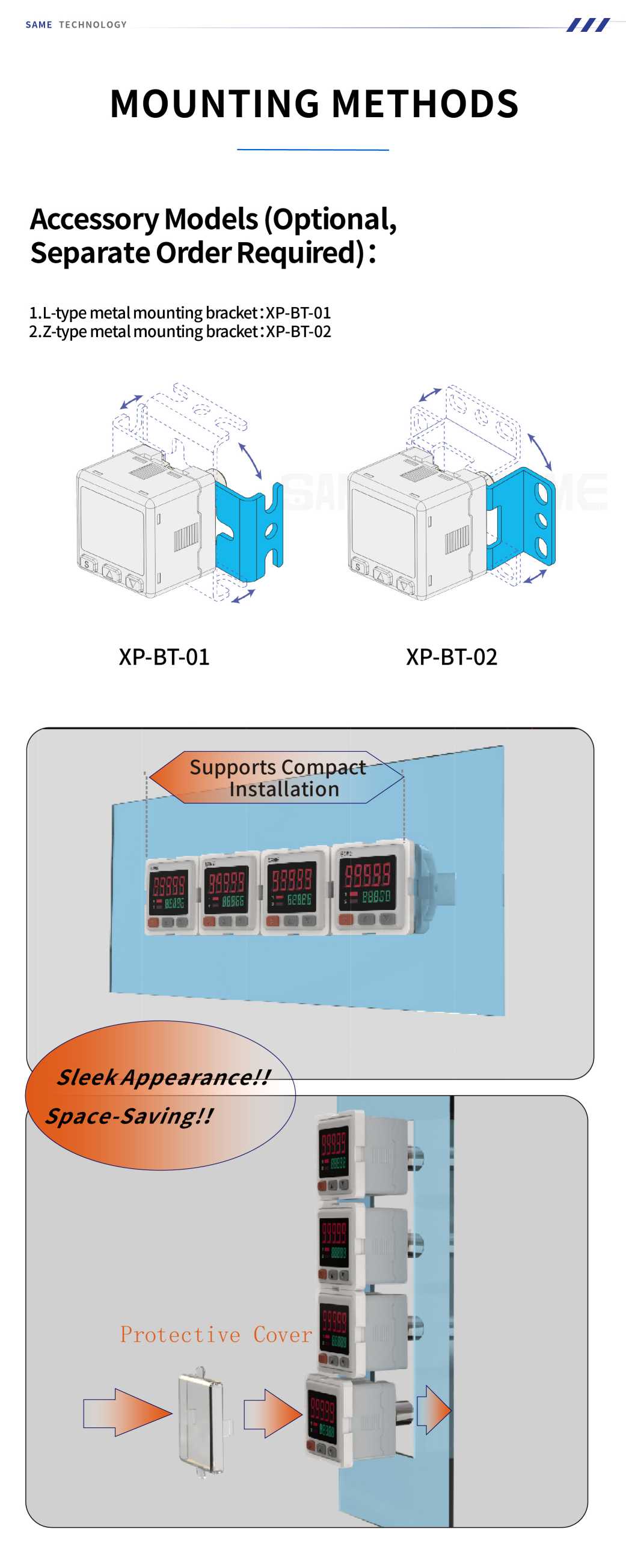

  • • Soportes de montaje: Compatible con los soportes metálicos XP-BT-01 (tipo L) y XP-BT-02 (tipo Z).
  • • Disparador local: El cable negro conserva la salida discreta tradicional para garantizar la seguridad del hardware crítico.
SP-18 MODBUS Pressure Sensor
SP-18 RS485 Pressure Switch

Escenarios de aplicación especializados

El SP-18 elimina la barrera entre la mecánica de fluidos localizada y los repositorios de datos empresariales, lo que resulta vital para las amplias plantas de fabricación de alta precisión:

Fabricación de baterías de nueva energía Utilice la resolución extrema de 1 Pa para controlar con precisión las presiones de protección de los gases argón y nitrógeno durante los procesos de ensamblaje y sellado de las celdas de baterías de litio.
SCADA central de fábrica inteligente Conecte varios interruptores de alta precisión mediante MODBUS RS485 para recopilar continuamente datos de presión en tiempo real en las tuberías para el mantenimiento preventivo.
Salas blancas para semiconductores Implemente el modelo de rango L (-10 a 10 kPa) para detectar anomalías microscópicas de presión diferencial en entornos de salas limpias, evitando así la contaminación.
Pruebas automatizadas de detección de fugas en granjas Implemente el sistema en plataformas de prueba donde la precisión de clase 0,5 y la lectura de 5 dígitos garantizan que incluso las microfugas más lentas y pequeñas se detecten y registren de inmediato.
Application Image 1 Application Image 2 Application Image 3 Application Image 4 Application Image 5

Preguntas frecuentes (FAQ)

P: ¿Cuál es la principal ventaja de la pantalla mejorada de 5 dígitos?

A: Al añadir un quinto dígito a la pantalla de 7 segmentos, la serie SP-18 supera los límites de resolución de los interruptores estándar, lo que le permite mostrar mediciones con una resolución máxima de 1 Pa (0,001 kPa). Esto es fundamental para ajustes de micropresión de ultraprecisión.

P: ¿Por qué el modelo de alta presión (P) utiliza kPa en lugar de MPa?

A: Para aprovechar al máximo el formato de visualización ampliado de 5 dígitos sin perder precisión, la serie 18P muestra rangos de alta presión de hasta 999,99 kPa en lugar de redondear a MPa. Esto garantiza un seguimiento preciso en todo el espectro de alta presión.

P: ¿Cómo funciona la salida de interruptor retenida con los modelos MODBUS?

A: Los modelos como el 030 y el 031 ofrecen comunicación RS485 para el registro de datos, a la vez que conservan una salida física de 1 canal NPN o PNP. Esta salida retenida garantiza que siempre disponga de un disparador de hardware local a prueba de fallos para cortes de seguridad rápidos, independientemente del estado de la red.
