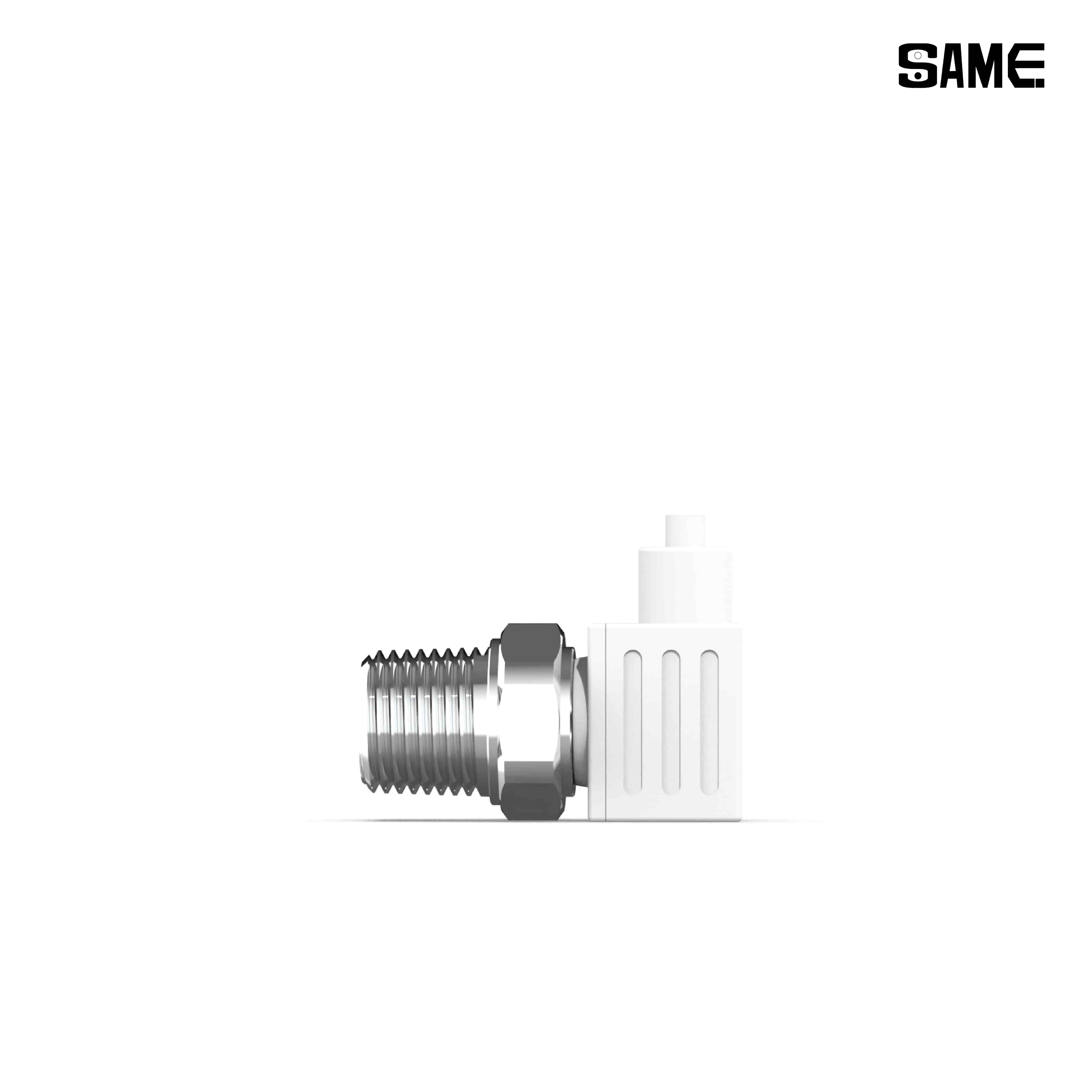

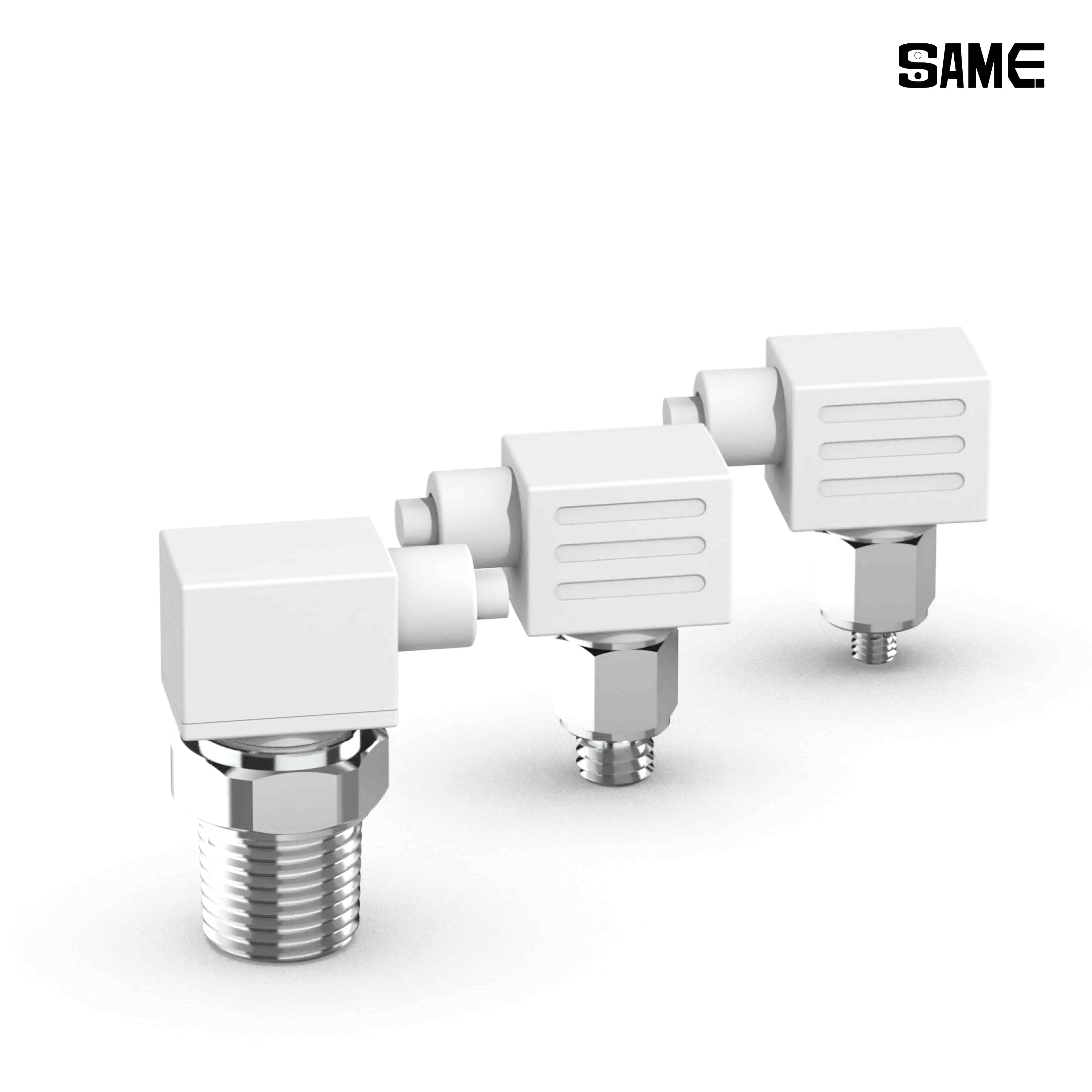

Transmisor de presión miniatura ultracompacto con salida analógica de 1~5 V, serie SP-42

El transmisor de presión miniatura de la serie SP-42 es una solución ultracompacta y ultraligera diseñada para la monitorización continua y precisa de la presión.Cuenta con una salida de voltaje analógico estandarizada de 1 a 5 V, lo que hace que la conexión del sistema y la adquisición de datos sean increíblemente sencillas.Diseñado para una integración profunda, es perfectamente adecuado para el montaje directo mediante ventosa y admite la conexión directa con controladores SCP para operaciones altamente flexibles.Ofreciendo una excelente relación calidad-precio como alternativa fiable a las marcas importadas, es la opción ideal para la manipulación robótica por vacío, dispositivos médicos y maquinaria de envasado automatizada..

  • Serie de productos :

    42: Miniature Pressure Transmitter
  • Rango de entrada de presión de aire :

    C: -100~100 kPa (Mixed pressure) | P: 0~1.0 MPa (Positive pressure) | V: -101~0 kPa (Negative pressure)
  • Tipo de conexión de presión de aire :

    R: External R1/8 + Internal M5 | R04: Φ4 Reducer | R06: Φ6 Reducer | M3: M3×0.5 | M5: M5×0.8 | IM5: M5 female thread through (with mounting hole)
  • Opciones :

    Blank: No fitting | C2: Equipped with E-CON sensor fitting

Descripción general del producto

El Transmisor de presión miniatura serie SP-42 Ofrece una solución ultracompacta y ultraligera para la monitorización continua y precisa de la presión. Diseñado para emitir una tensión analógica estándar de 1 a 5 V para una fácil conexión, está estandarizado para una integración perfecta y un montaje directo con ventosa. Como una alternativa nacional de alto rendimiento frente a las marcas importadas, el SP-42 se puede conectar directamente a controladores SCP para un uso altamente flexible en sistemas neumáticos exigentes.

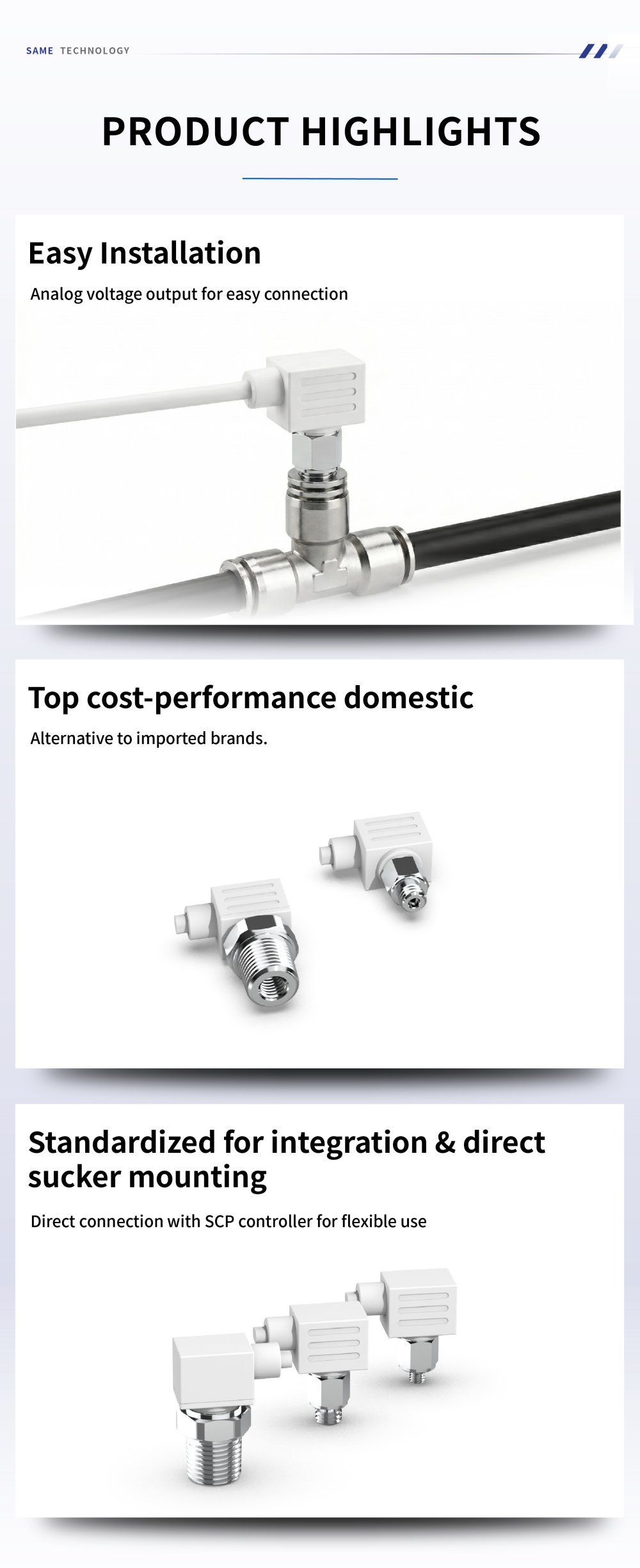

Características destacadas del producto

Ultracompacto e integrable

Diseño ultraligero estandarizado para una integración perfecta en espacios reducidos y sistemas de montaje con ventosas directas.

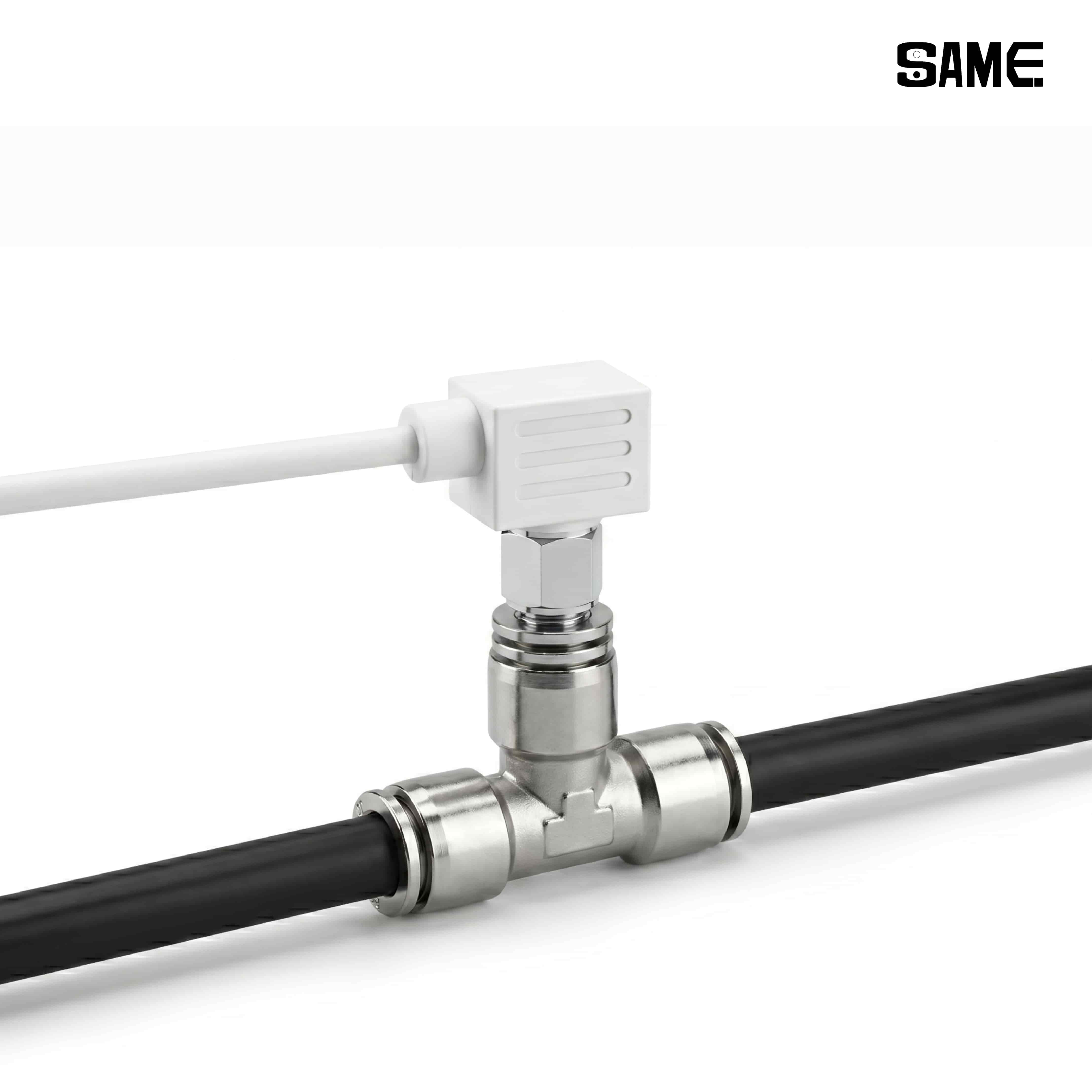

Instalación analógica sencilla

Incorpora una sencilla salida de voltaje analógico de 1 a 5 V, lo que facilita enormemente la conexión del sistema y la adquisición de datos.

Relación calidad-precio superior

Ofrece un rendimiento nacional de primera categoría, lo que lo convierte en una alternativa ideal y rentable a las costosas marcas de sensores importados.

SP-42 Miniature Pressure Transmitter

Especificaciones estándar

ModeloSP-42PSP-42VSP-42C
Rango de presión nominal0~1,0 MPa0~-101 kPa-100~100 kPa
Resistir la presión1,5 MPa500 kPa
Especificaciones eléctricasVoltaje de la fuente de alimentación12-24 V CC (Ondulación pp ≤10%)
Consumo actual15 mA o menos
Especificación de salida.Salida analógica de 1 a 5 V (impedancia aproximada de 1 kΩ)
Exactitud±2% FS (a una temperatura ambiente de 25°C)
Linealidad / Repetibilidad±0,7% FS o menos / ±0,2% FS
Rango de temperatura de funcionamiento0~50°C (sin condensación, sin congelación)
Grado de protecciónIP40

Información sobre selección y pedido de modelos

1. Serie de productos2. Rango de entrada de presión de aire3. Tipo de conexión para presión de aire4. Opciones
SP-42:
Transmisor de presión en miniatura
C: -100~100 kPa (Presión mixta)
P: 0~1,0 MPa (Presión positiva)
V: -101~0 kPa (Presión negativa)
M3: M3 × 0,5
M5: M5 × 0,8
R: R1/8 externo + M5 interno
R04 / R06: Reductor Φ4 / Φ6
IM5 / IM5H: Rosca hembra M5 pasante (con o sin orificio de montaje)
Blanco: Sin accesorios (cable estándar)
C2: Equipado con conector para sensor E-CON (suministrado en el mismo paquete sin cable incluido).

Código de pedido de ejemplo: SP-42 P R04 C2

Diagrama de cableado y métodos de montaje

El transmisor SP-42 cuenta con una sencilla configuración de salida analógica de 3 hilos [marrón CC (+), negro SALIDA, azul CC (-)]. Según la opción seleccionada, puede solicitarse con cableado estándar o con un conector E-CON (opción C2) para configuraciones de conexión rápida. Sus múltiples tamaños de puerto (desde M3 hasta R1/8 y reductores) garantizan la compatibilidad con prácticamente cualquier colector o ventosa.

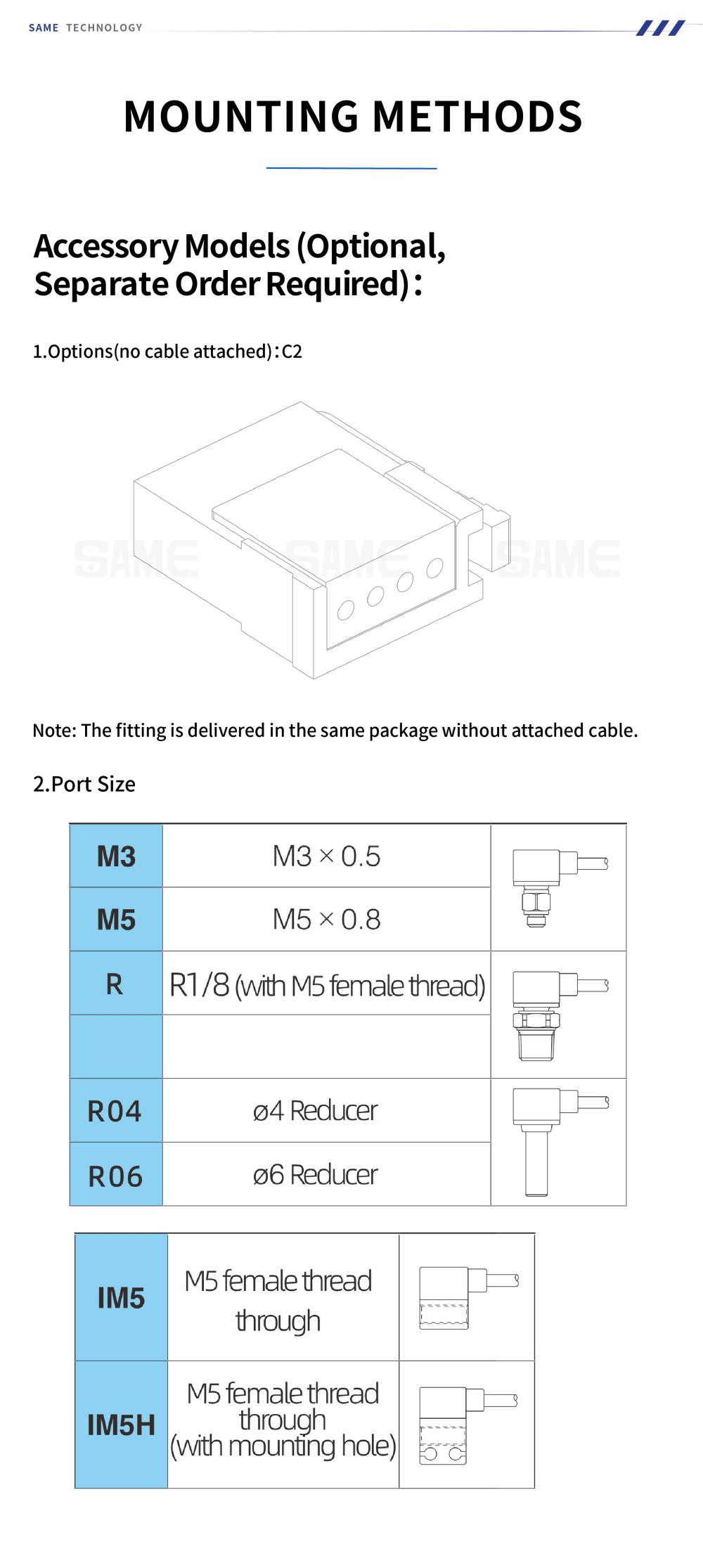

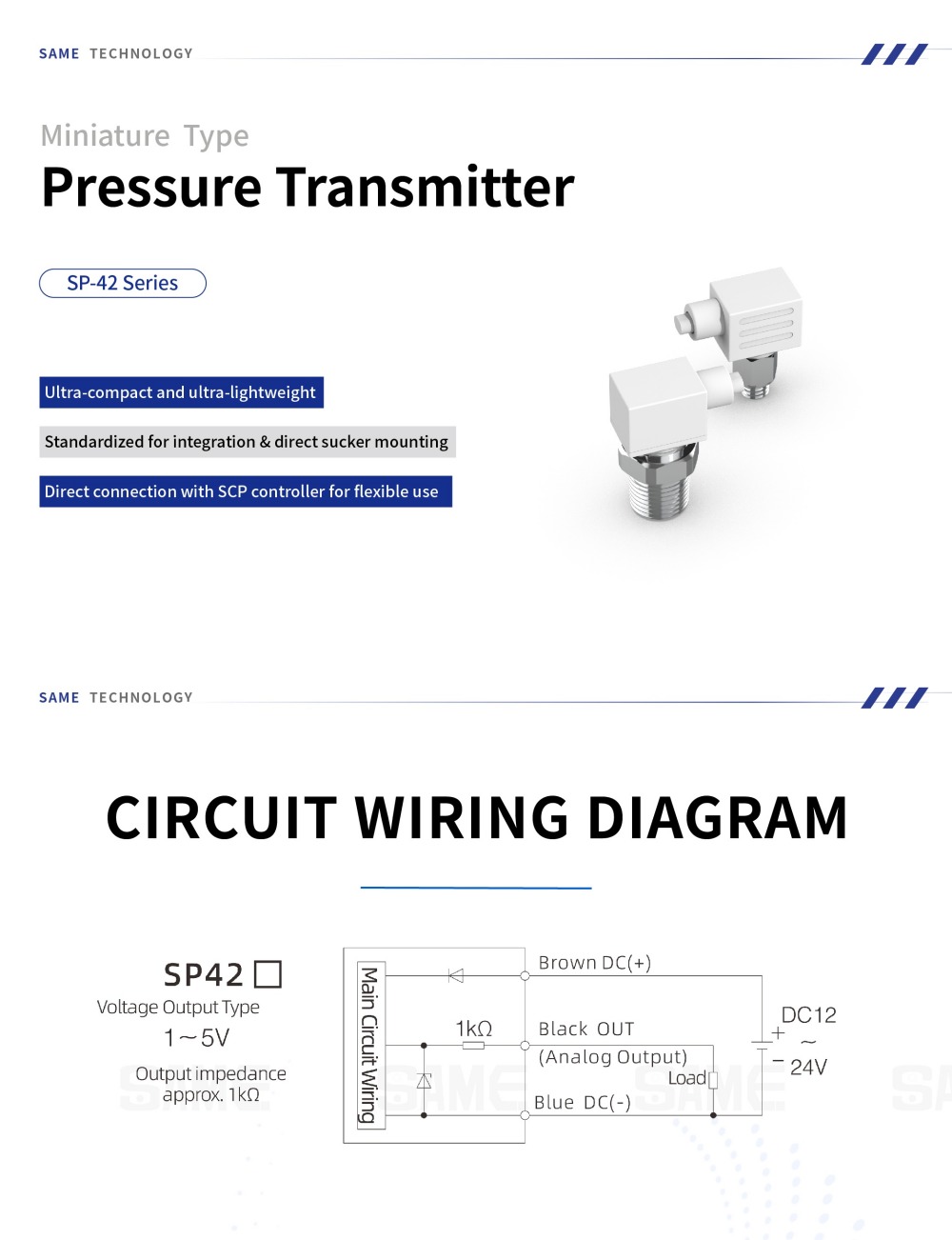

SP-42 Circuit Wiring Diagram SP-42 Mounting Methods and Port Sizes

Sectores y aplicaciones objetivo

Manipulación robótica por vacío Ideal para herramientas de extremo de brazo (EOAT) y monitorización continua de ventosas en brazos robóticos de alta velocidad.
Dispositivos médicos y de laboratorio Proporciona una medición precisa y en tiempo real de la presión del aire mediante tecnología analógica para instrumentos analíticos y fluidos compactos.
Maquinaria de embalaje Garantiza la comprobación continua del sellado y la retroalimentación de la presión en las líneas automatizadas de llenado y clasificación.
Paneles de control neumáticos Se integra en colectores que ahorran espacio y que requieren una retroalimentación analógica precisa de 1-5 V para controladores centrales.
SP-42 Product Highlights and Applications

Ventajas de la empresa y solidez de la fábrica

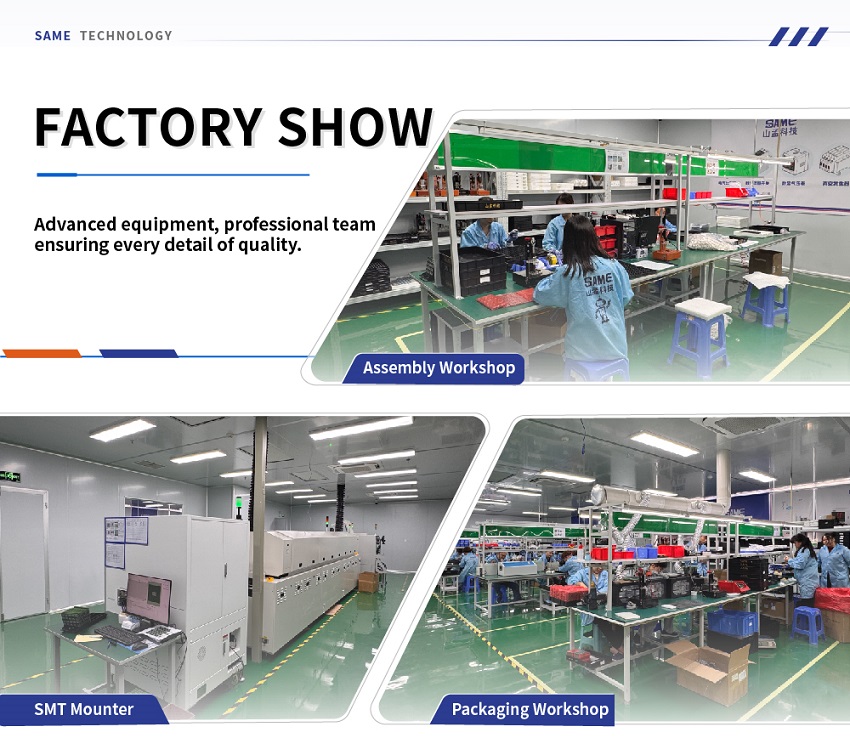

  Factory Facility Production Line Quality Control
