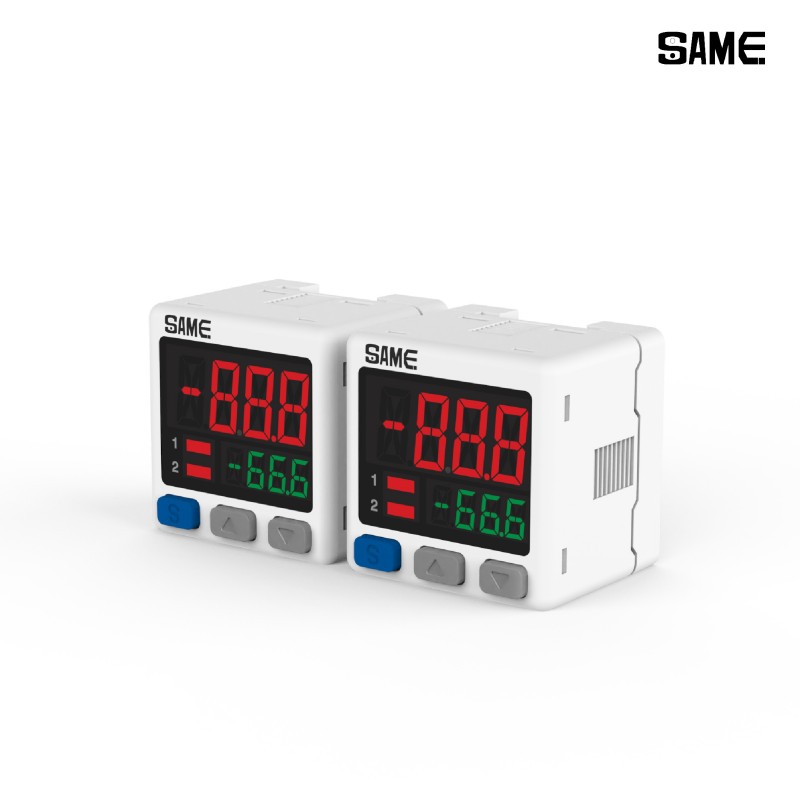

La serie SCP-01 es una controlador de presión digital compacto Diseñado para la monitorización precisa de la presión y el control inteligente en aplicaciones de automatización industrial. Con una pantalla LED tricolor de doble pantalla, el controlador proporciona lecturas de presión claras en tiempo real y un ajuste de parámetros sencillo.
Serie de productos :
01: Universal Type Pressure ControllerTipo de salida de señal :
010: 2-channel NPN +1-channel analog voltage output | 020: 2-channel PNP + 1-channel analog voltage output | 011: 2-channel NPN + 1-channel analog current output | 021: 2-channel PNP + 1-channel analog current output | 030: 1-channel NPN + 1 set of RS485 commModo de entrada de señal :
1:Voltage input | 2:Current inputCantidad de entrada de señal :
1-channel signal inputDiseñado para impulsar nuevas fuerzas productivas en la automatización industrial, el Controlador de presión universal serie SCP-01 Es una unidad de visualización digital ultracompacta y de alta tecnología, diseñada para reemplazar los manómetros mecánicos tradicionales. Gracias a su versátil diseño modular, este controlador se integra fácilmente con diversos transmisores de presión externos para monitorizar con precisión sistemas neumáticos, hidráulicos y de fluidos en general. Ya sea en líneas de montaje automatizadas con espacio reducido o en complejos sistemas de climatización, su panel frontal de 30 x 30 mm, que ahorra espacio, garantiza una integración sin esfuerzo. Al ofrecer modos de entrada versátiles y configuraciones de salida avanzadas, la serie SCP-01 permite a los ingenieros centralizar la recopilación de datos de los equipos, lo que posibilita operaciones de fábrica más inteligentes, seguras y eficientes.
Consejos: Este producto utiliza una arquitectura de diseño dividido y debe utilizarse junto con un transmisor de presión compatible para su correcto funcionamiento.

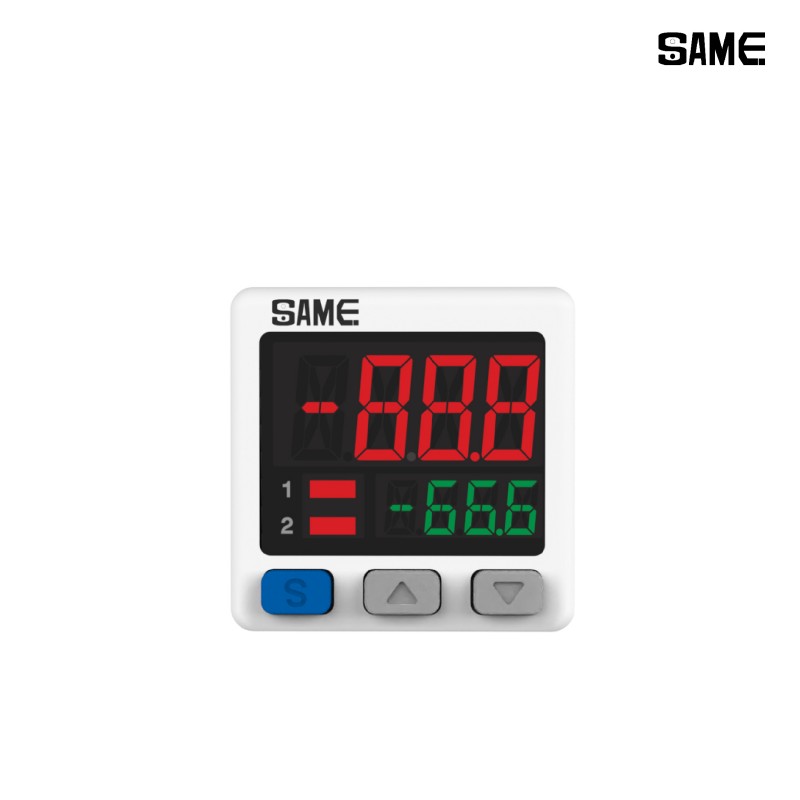

Equipado con LED de alto brillo y una ventana visual transparente, permite a los operadores verificar simultáneamente los valores de monitorización en tiempo real (rojo) y los puntos de ajuste de configuración (verde) sin necesidad de alternar manualmente.
Incorpora botones de control lógico altamente optimizados con un indicador de bloqueo de teclado dedicado para evitar errores de funcionamiento. Los símbolos de unidades claramente visibles (MPa, kPa, psi, bar, etc.) garantizan una lectura más rápida y precisa durante la puesta en marcha.

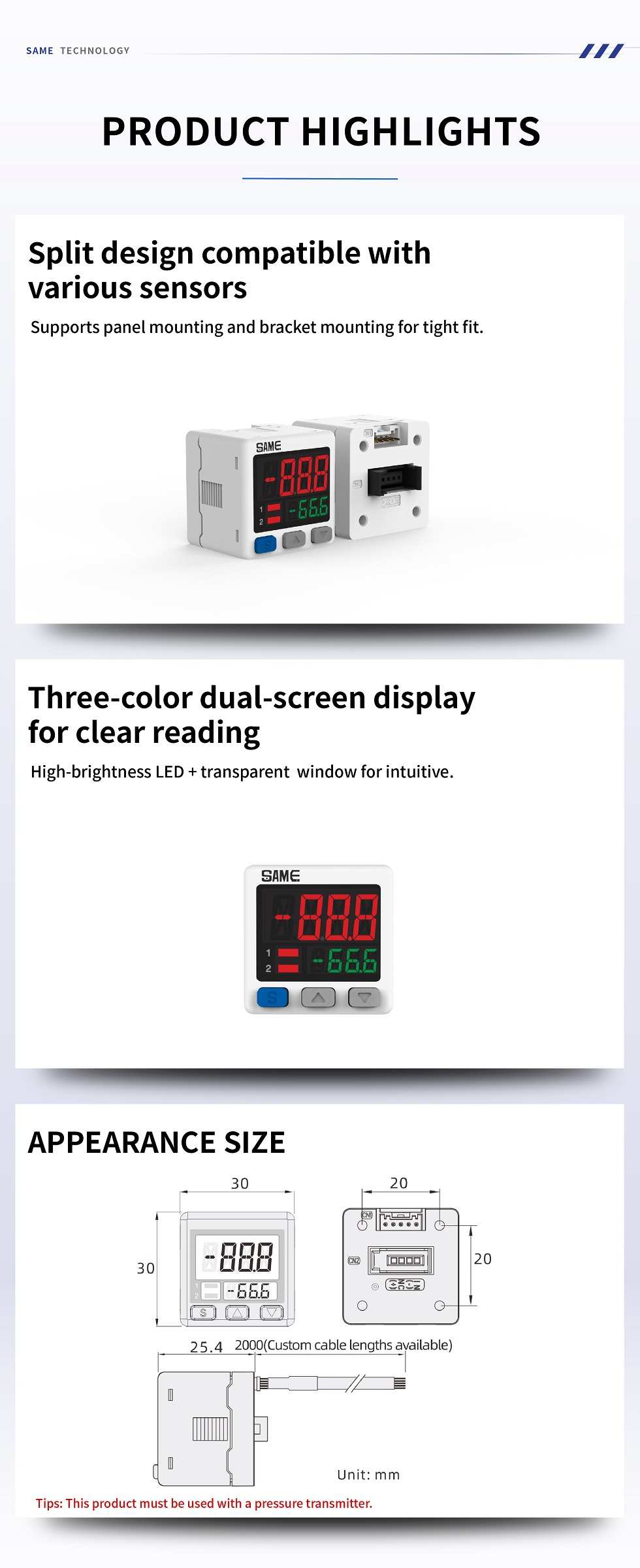

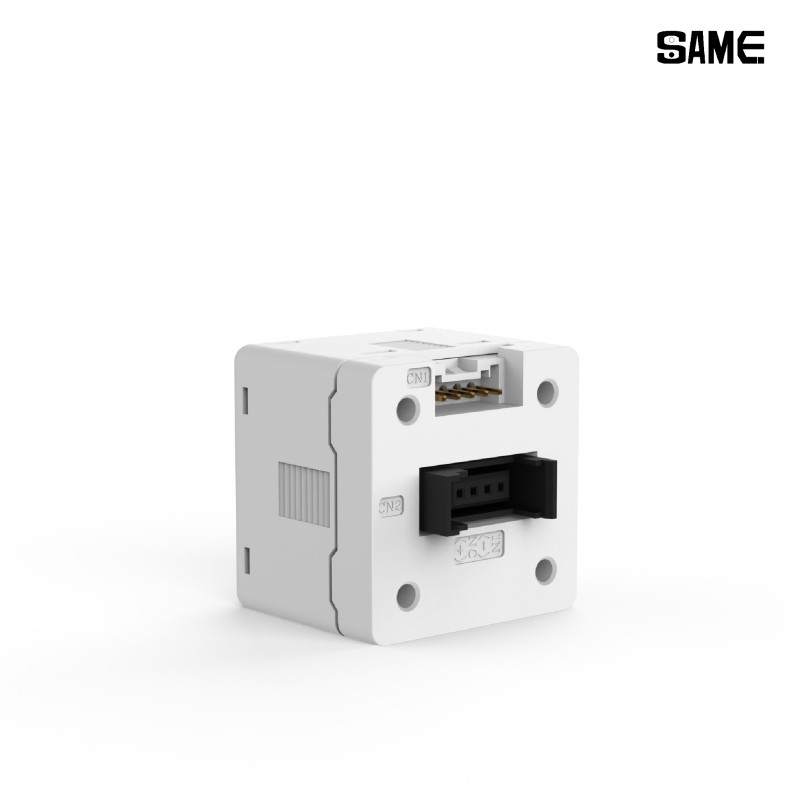

La unidad de visualización independiente es extraordinariamente compacta. Admite métodos de montaje flexibles y una conectividad de señal robusta, lo que permite ahorrar un valioso espacio de instalación en armarios de control industriales reducidos.
El controlador universal SCP-01 está diseñado con una gran flexibilidad, ofreciendo una amplia adaptabilidad de entrada y configuraciones de salida multicanal diseñadas para satisfacer los diversos requisitos de integración de sistemas de control industrial y fábrica inteligente.
| MODELO | Controlador de presión de tipo dividido | ||||||||||||||
| Tensión de alimentación | 12 a 24 V CC ±10% | ||||||||||||||
| Consumo actual | ≤40 mA (sin carga) | ||||||||||||||
| Entrada de señal del sensor | 1~5V o 4~20mA | ||||||||||||||

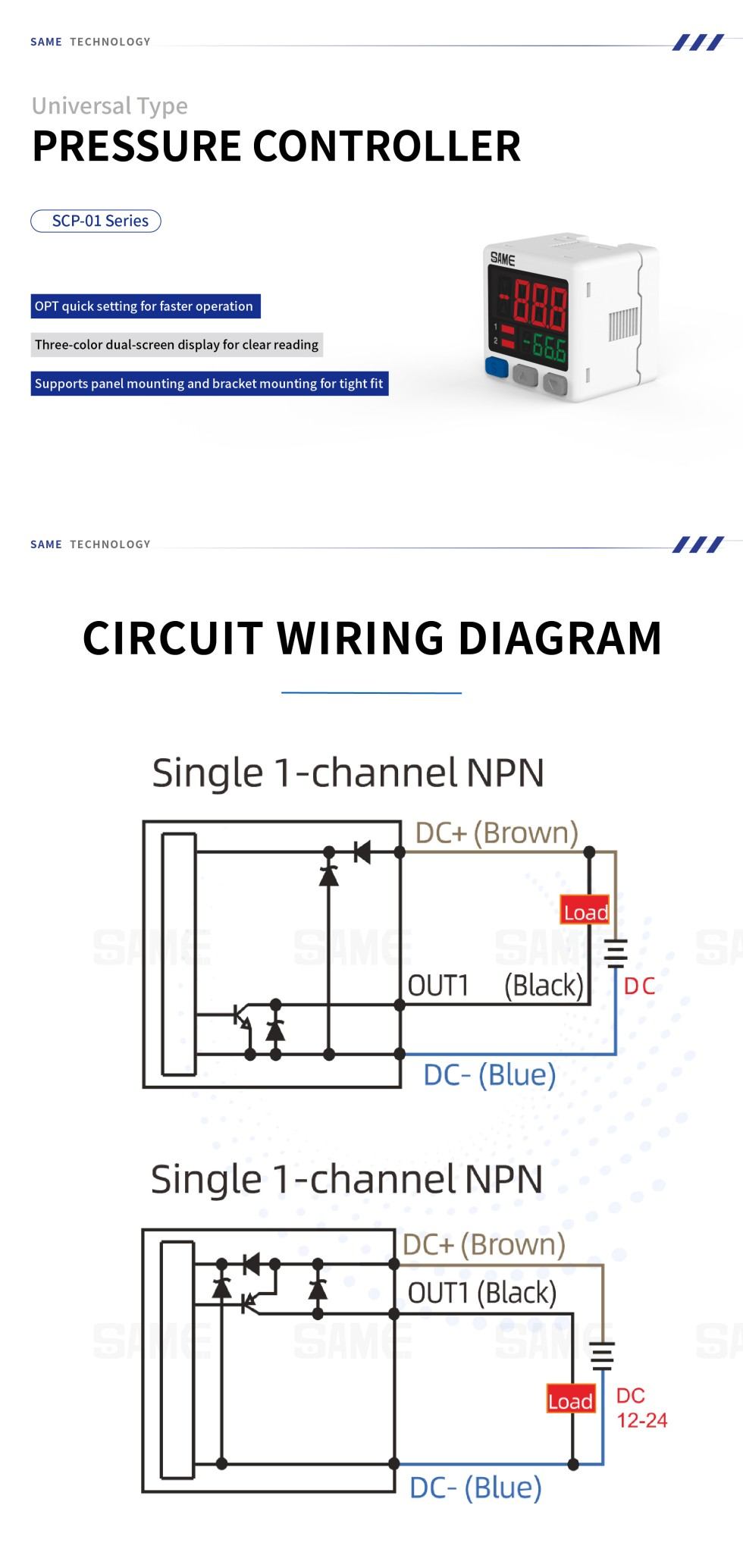

| Salida del interruptor | Salida de colector abierto 2NPN Corriente de carga máxima: 125 mA Tensión máxima de alimentación: 30 V CC Caída de tensión interna: 1,5 V o menos Salida de colector abierto 2PNP Corriente de carga máxima: 125 mA Tensión máxima de alimentación: 24 V CC Caída de tensión interna: 1,5 V o menos | ||||||||||||||
| Histéresis • Modo de ajuste de un solo punto • Modo de histéresis • Modo de comparación de ventanas | Ajustable | ||||||||||||||
| Tiempo de respuesta | 2,0 ms, 50 ms, 100 ms, 250 ms, 500 ms, 2000 ms seleccionables | ||||||||||||||
| Protección contra cortocircuitos en la salida | Sí | ||||||||||||||
| Mostrar | Pantalla LCD digital de 4 segmentos y 7 pulgadas (rojo/verde/verde). Frecuencia de muestreo: 4 veces/1 segundo. | ||||||||||||||
| Precisión de la pantalla | ±2% FS ±1 dígito | ||||||||||||||
| Repetibilidad | ±2% FS ±1 dígito (Temperatura de funcionamiento 25±3°C) | ||||||||||||||
| Indicador de estado del interruptor | Indicador rojo | ||||||||||||||
| Salida analógica (Salida de voltaje) | Voltaje de salida: 1~5V ±2%FS (rango de presión nominal) Linealidad: ±1% FS Impedancia de salida: Aprox. 1 kΩ | ||||||||||||||
| Salida analógica (Salida actual) | Corriente de salida: 4~20 mA ±2 % FS (rango de presión nominal) Linealidad: ±1% FS Impedancia de salida: Impedancia de carga máxima: 300 Ω a 12 V, 600 Ω a 24 V Impedancia de carga mínima: 50 Ω | ||||||||||||||
| Ambiental Resistencia |
| ||||||||||||||
| Características de temperatura | ±2% FS de la presión detectada (25°C) en el rango de temperatura de 0 ~ 50°C. | ||||||||||||||
| Especificaciones del cable. | 1 cable de alimentación terminal, 1 manual de usuario | ||||||||||||||
| Peso | Aprox. 67 g (con cable) |

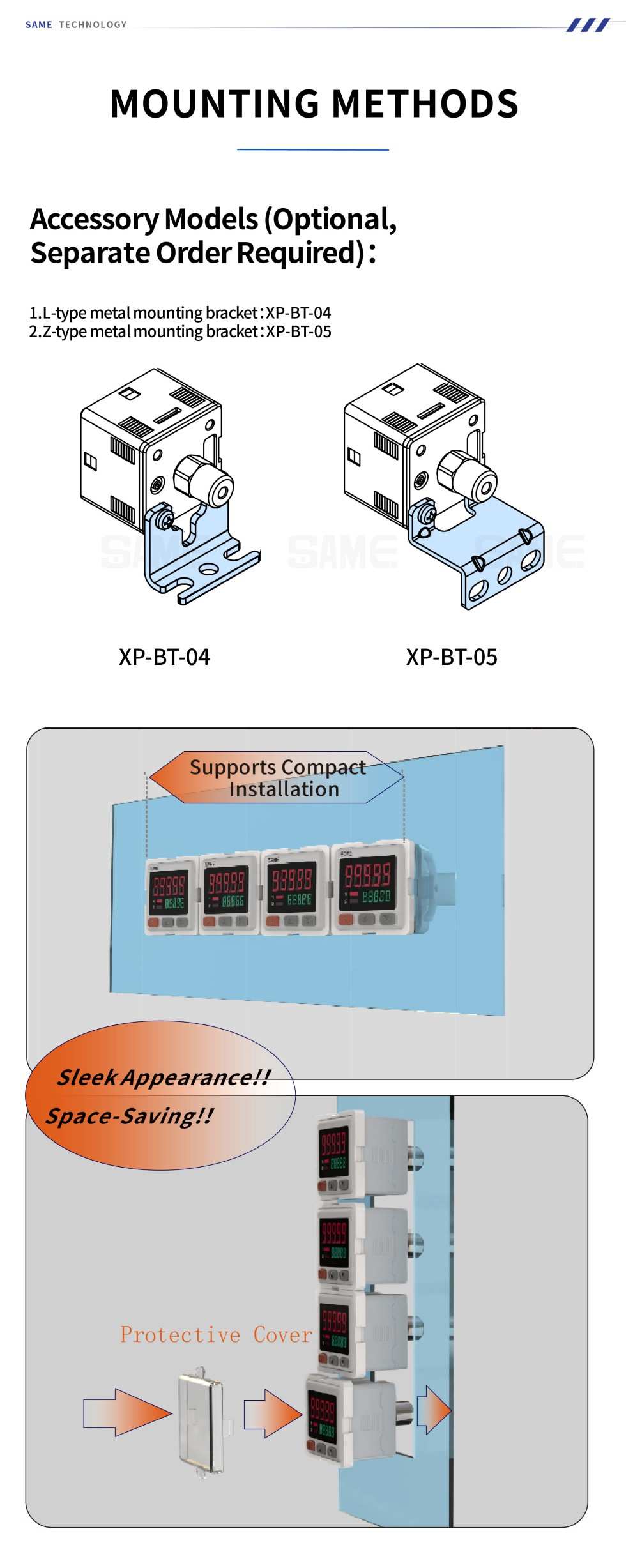

Para garantizar la estabilidad en diferentes bastidores de máquinas, el SCP-01 admite tanto la instalación de paneles integrados como soportes metálicos externos (los modelos accesorios requieren pedidos por separado):
El SCP-01, que actúa como el cerebro digital para la monitorización de fluidos y aire, destaca en entornos donde la precisión y el espacio son cruciales. Actualiza con éxito los medidores mecánicos obsoletos en los siguientes sistemas de equipos avanzados:
A: El diseño modular permite montar la unidad de visualización y control (SCP-01) de forma segura en un armario de control o en un panel limpio, mientras que el transmisor de presión independiente puede instalarse directamente en secciones de tubería difíciles de alcanzar, con vibraciones o sometidas a condiciones adversas. Esto prolonga considerablemente la vida útil de los componentes electrónicos y mejora la comodidad de uso.
A: Los dígitos superiores grandes (normalmente rojos) indican la presión actual en tiempo real detectada en su sistema. Los dígitos inferiores, ligeramente más pequeños (verdes), muestran el umbral o punto de ajuste programado. Esto le permite verificar el estado del sistema al instante sin necesidad de pulsar ningún botón.

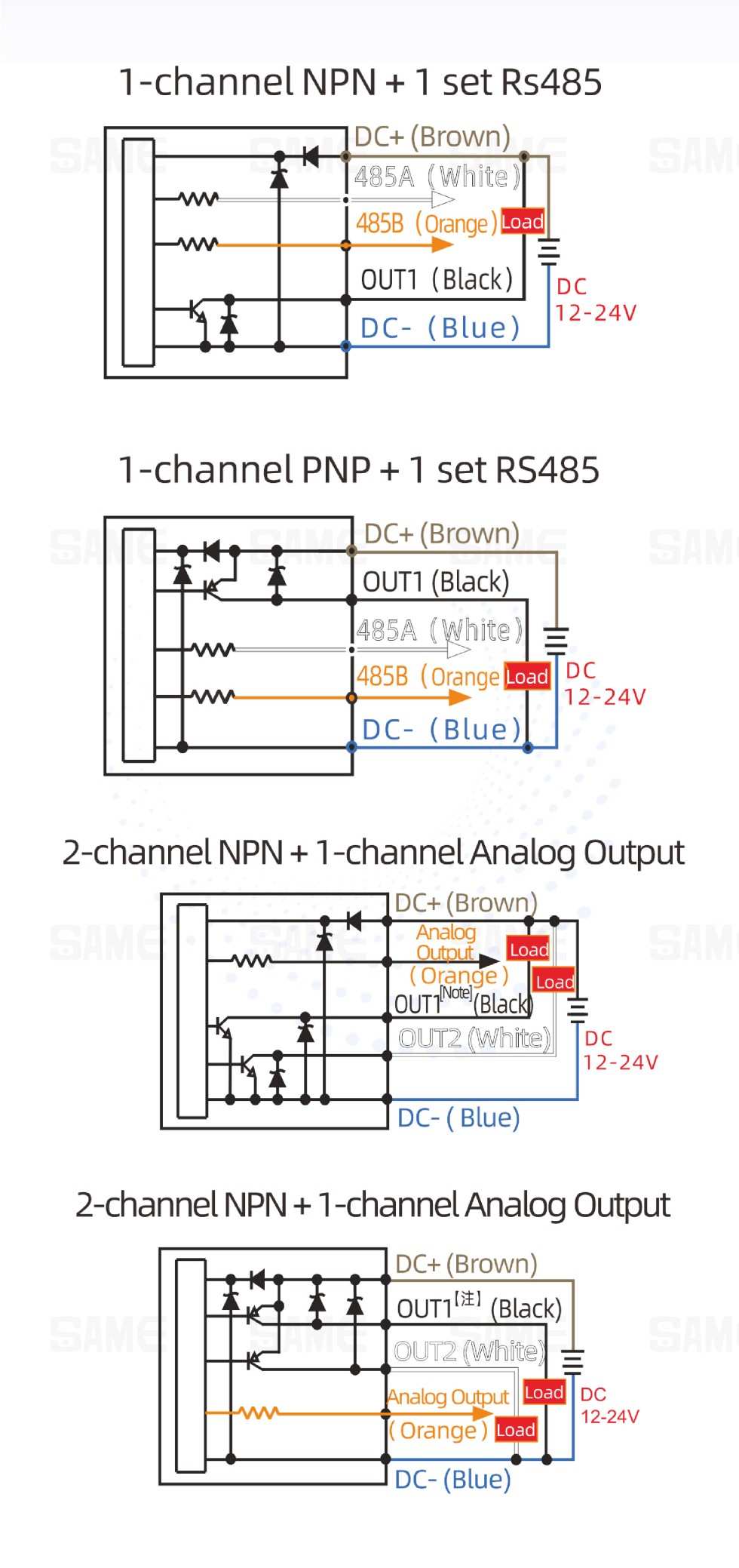

R: Admite modos de entrada de señal flexibles (entrada de voltaje o corriente) junto con una amplia gama de opciones de salida multicanal, como NPN, PNP, voltaje/corriente analógica e interfaces de comunicación RS485 para adaptarse a los requisitos de su sistema.
