información del producto

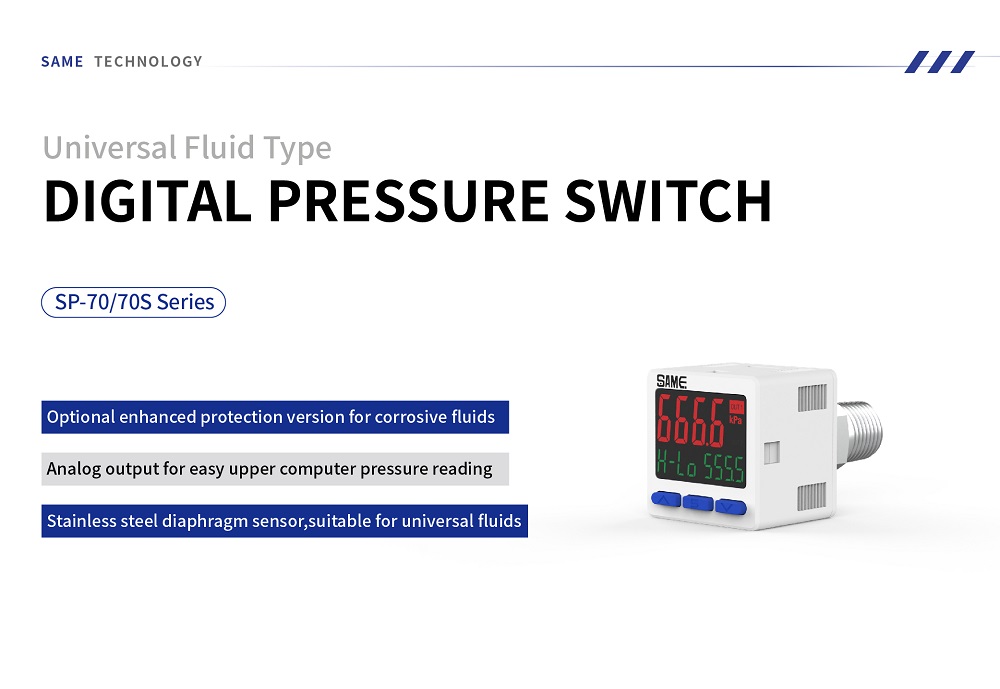

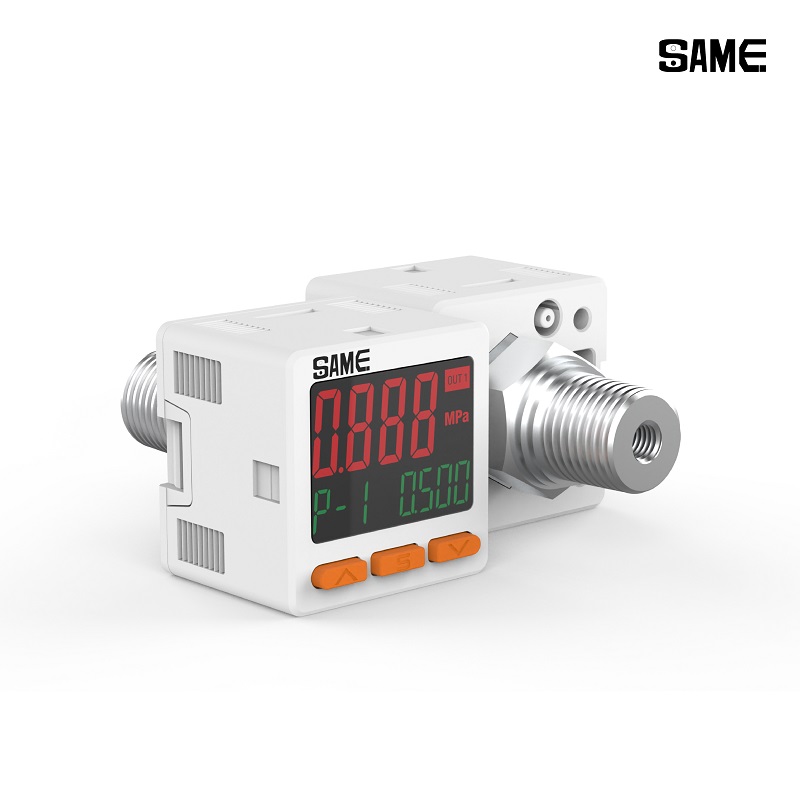

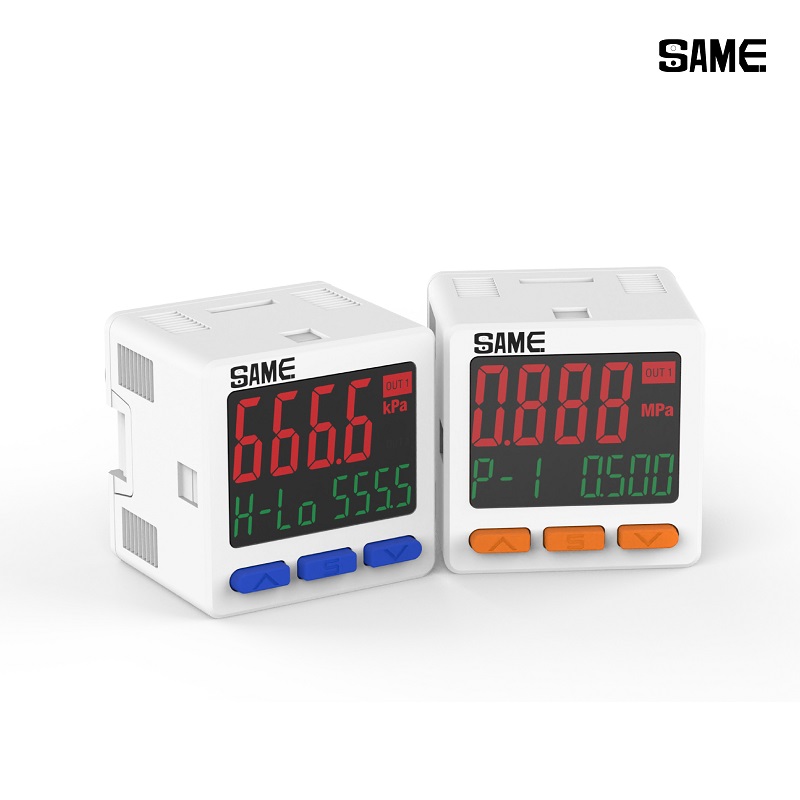

Interruptor de presión digital universal para fluidos (serie SP-70/70S)

Diseñado para la automatización industrial versátil, este interruptor de presión digital de alta protección Utiliza un diafragma robusto de acero inoxidable para proporcionar una monitorización precisa de la presión del agua, los aceites hidráulicos y diversos gases. Con una carcasa con clasificación IP65 y opciones de salida analógica flexibles, garantiza una gestión fiable de fluidos, fugas mínimas e integración de datos perfecta en entornos exigentes.

  • Tipo de salida de señal :

    010: 2-channel NPN +1-channel analog voltage output | 020: 2-channel PNP + 1-channel analog voltage output | 011: 2-channel NPN + 1-channel analog current output | 021: 2-channel PNP + 1-channel analog current output
  • Rango de entrada de presión de aire :

    C:-101.3~101.3kPa(Low pressure type) | P:-0.101~1.000MPa(High pressure type) | H:-0.101~2.5MPa(Ultra-high Pressure Type)
  • Tipo de conexión :

    R2:Internal M5+External R1/4 | R2L:Right-angle Elbow Bottom Outlet Port Internal M5 + External R1/4 | S:SCR face seal fitting compatible with VCR standard

Descripción general del producto

Diseñado para la gestión exigente de fluidos industriales, el Interruptor de presión digital universal para fluidos serie SP-70/70S Ofrece una precisión y fiabilidad excepcionales. Con un robusto sensor de diafragma de acero inoxidable y una carcasa con clasificación IP65, este interruptor de presión está diseñado para monitorizar una amplia variedad de fluidos, como agua, aceites hidráulicos y diversos gases inertes. Gracias a sus tasas de fuga ultrabajas, sus versátiles opciones de salida analógica para una fácil lectura en ordenadores y su diseño compacto que ahorra espacio, es la solución de control ideal tanto para la automatización general como para aplicaciones con fluidos altamente corrosivos.

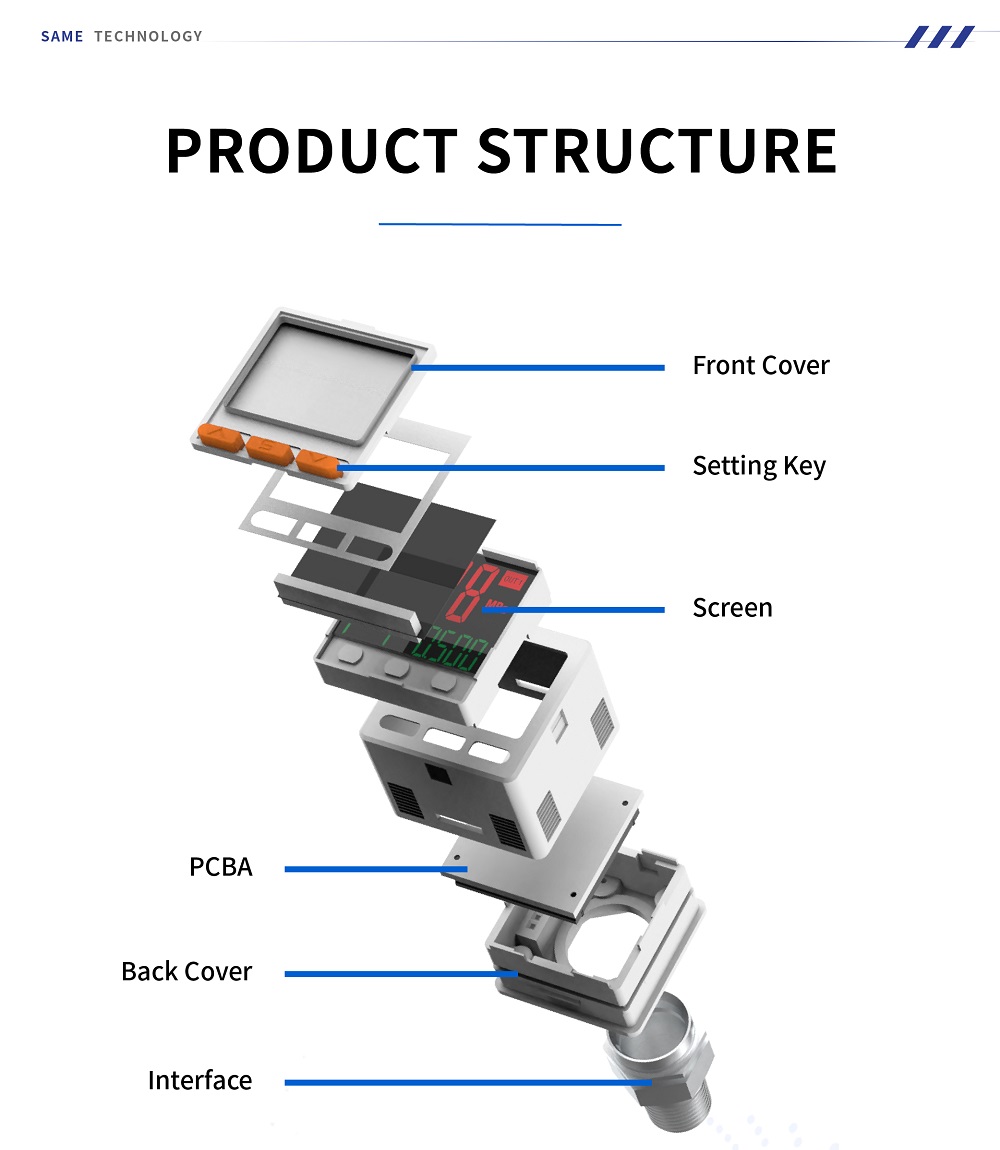

Características destacadas del producto

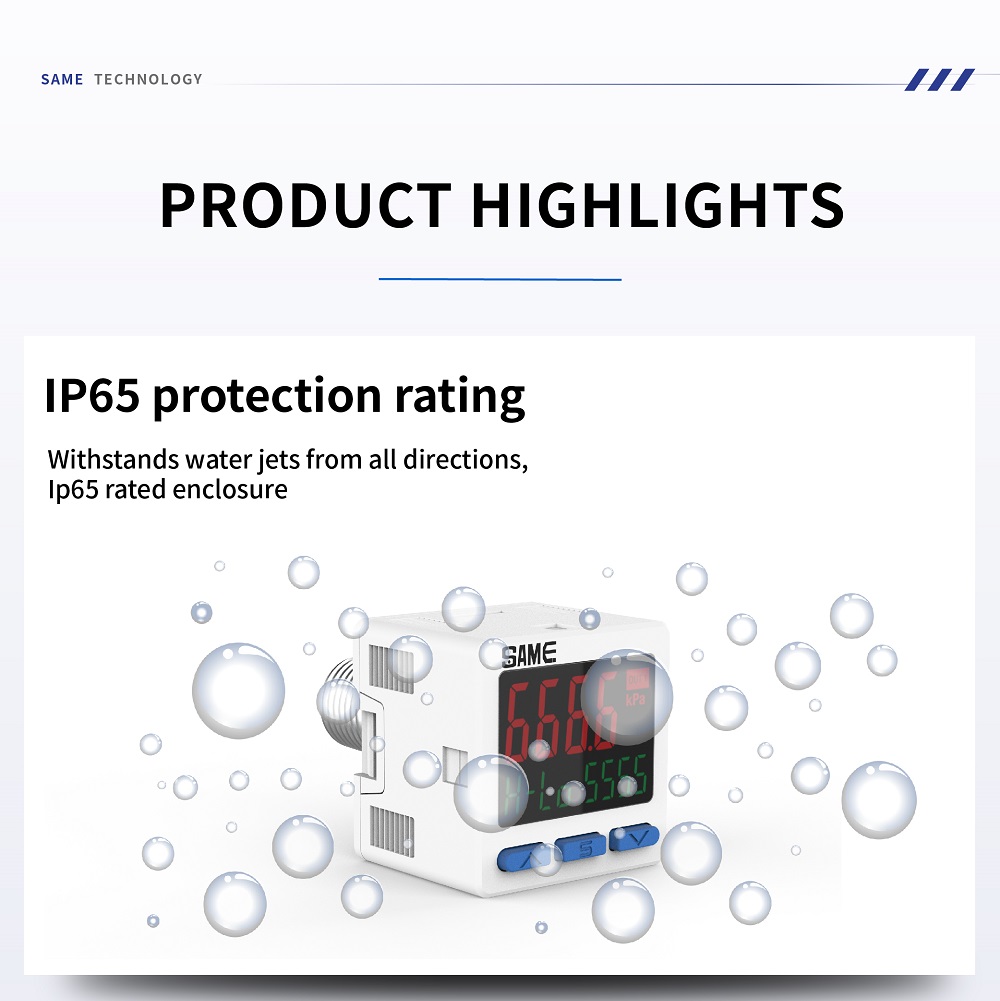

Clasificación de protección IP65

Resiste chorros de agua desde cualquier dirección. Su carcasa con clasificación IP65 garantiza un funcionamiento duradero y estable incluso en entornos industriales húmedos y adversos.

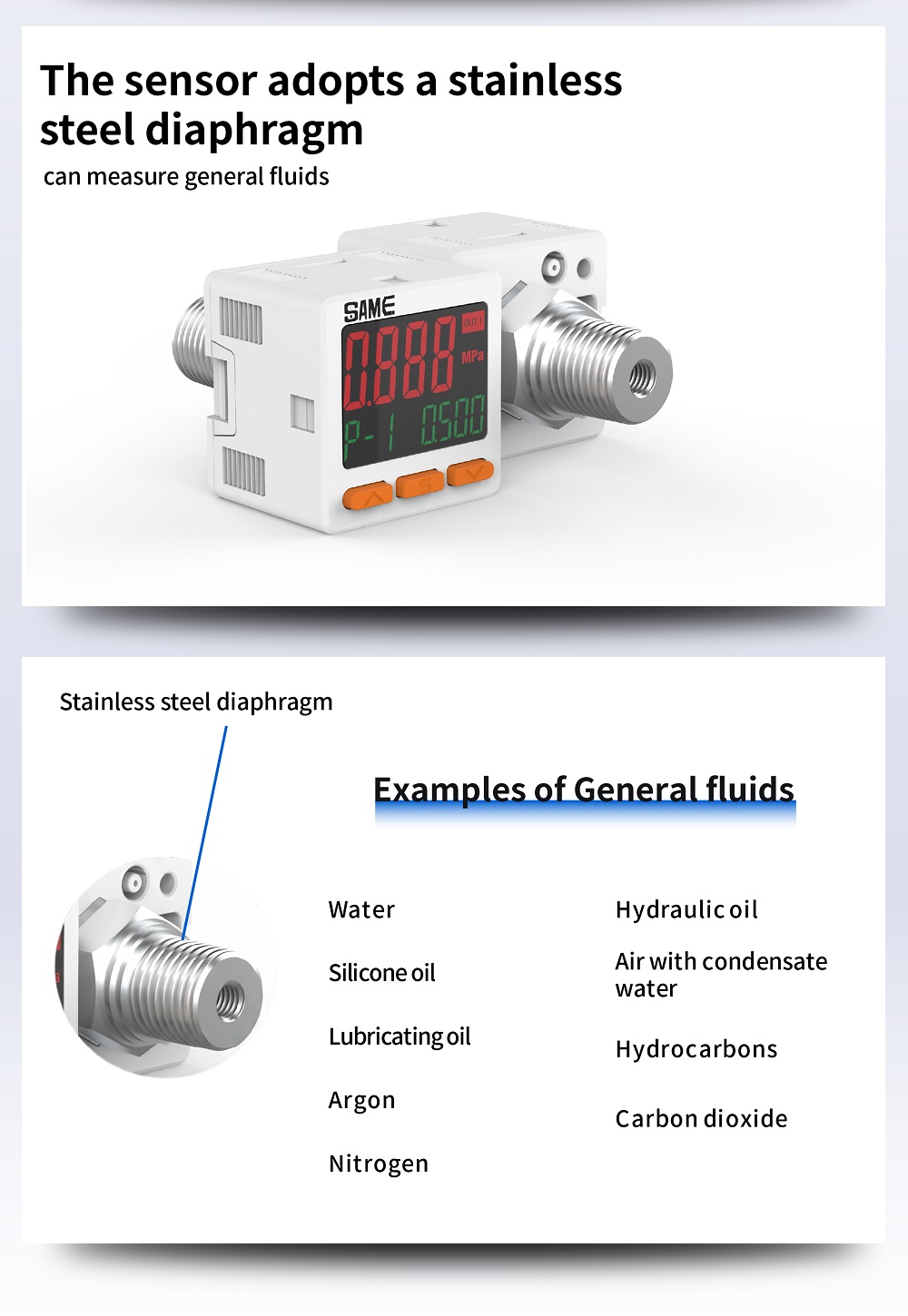

Diafragma de acero inoxidable

El sensor incorpora un diafragma de acero inoxidable de alta calidad, lo que le permite medir fluidos comunes con precisión. Opcionalmente, está disponible una versión 70S para fluidos corrosivos.

Tasa de fuga ultrabaja

La ingeniería de precisión logra una tasa de fuga tan baja como 1×10⁻⁵ Pa·m³/s (tipo de rosca R) y una excepcional 1×10⁻¹⁰ Pa·m³/s (tipo de sello frontal SCR).

electronic pressure switch with displayelectronic pressure switch with display

Método de selección de modelos

1. Serie de productos70: Fluido universal de alta protección
Años 70: Tipo universal de alta protección contra fluidos y corrosión.
2. Rango de presión de aire

C: -101,3 ~ 101,3 kPa (Tipo de baja presión)

P: -0,101 ~ 1,000 MPa (Tipo de alta presión)
H: -0,101 ~ 2,5 MPa (Tipo de ultra alta presión)

3. Tipo de salida de señal010: Salida de voltaje analógica de 2 canales NPN + 1 canal020: Salida de voltaje analógica PNP de 2 canales + 1 canal
011: Salida de corriente analógica de 2 canales NPN + 1 canal021: Salida de corriente analógica PNP de 2 canales + 1 canal

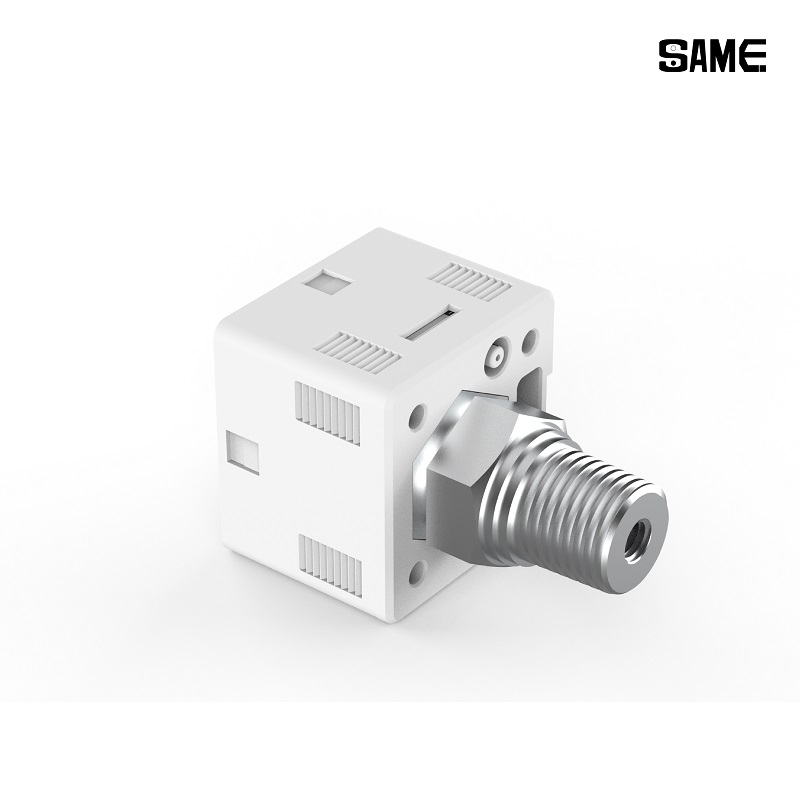

4. Tipo de conexiónR2: M5 interno + R1/4 externo
R2L: Codo en ángulo recto, puerto de salida inferior, M5 interno + R1/4 externo
S: Conexión de sellado frontal SCR, compatible con el estándar VCR.

Especificaciones técnicas detalladas

MODELOAlta protección
Tipo estándar
Tipo de fluido universal
(Baja presión)(Presión alta)(Baja presión)(Presión alta)(Ultra-Alto
Tipo de presión)
Presión nominal
rango
-101,3~101,3 kPa-0,101~1,000 MPa-101,3~101,3 kPa-0,101~1,000 MPa-0,101~2,500 MPa
Ajuste de la presión
rango
-105,0~105,0 kPa-0,105~1,000 MPa-105,0~105,0 kPa-0,105~1,000 MPa-0,105~2,500 MPa
Máxima resistencia
presión
500 kPa1,5 MPa500 kPa1,5 MPa5,0 MPa
Aplicable
Medios de comunicación
Aire filtrado,
Gas no corrosivo/no inflamable
Conforme a la norma ISO 8573-1:2010[7:4:4]
Líquidos o gases no corrosivos a
SUS304 y SUS316
Fuente de alimentación
Voltaje
12~24V CC ±10%
Actual
consumo
≤45 mA (sin carga)
Mostrar
Resolución
Bajo
Diferente
Presión
Unidades
kPa0.1-0.1--
Mpa-0,001-0,0010,001
kgf/cm²0,0010,010,0010,010,01
bar0,0010,010,0010,010,01
psi0,010.10,010.10.1
mmHg0.1-0.1--
pulgadas de mercurio1-1--
Comparativo
Salida*1
Salida de colector abierto NPN
Corriente de carga máxima: 100 mA
Tensión máxima de alimentación: 30 V CC
Caída de tensión interna: 1,5 V o menos
Salida de colector abierto PNP
Corriente de carga máxima: 100 mA
Tensión máxima de alimentación: 24 V CC
Caída de tensión interna: 1,5 V o menos
Voltaje analógico
Salida*1
Voltaje de salida: 1~5V ±2,5% FS
Linealidad: ±1% FS
Impedancia de salida: Aprox. 1 kΩ
Analógico actual
salida*1
Corriente de salida: 4~20 mA ±2,5 % FS
Linealidad: ±1% FS
Impedancia de salida: mín. 50 Ω
Máx. 300Ω a 12V, 600Ω a 24V
Mostrar
Exactitud
±2% FS
±1 dígito (Temperatura de funcionamiento: 25 ± 3 °C)
Repetibilidad±0,2%FS
±2 dígitos
Tiempo de respuesta2,0 ms, 50 ms, 100 ms
250 ms, 500 ms, 2000 ms
Opcional
1 ms
2,0 ms, 50 ms, 100 ms
250 ms, 500 ms, 2000 ms (opcional)
MostrarPantalla de 3 colores (rojo/verde/amarillo/naranja) (frecuencia de muestreo: 4 veces/1 segundo)
Temperatura.
Características
Presión detectada de ±2%FS (25 °C) en un rango de temperatura de 0 a 50 °C.
Operante
Ambiente
0~50°C (sin condensación ni formación de hielo); 35~85% HR (sin gotas de agua)
Almacenamiento
Ambiente
-10~50°C (sin condensación ni formación de hielo); 35~85% HR (sin gotas de agua)
ProtecciónIP65
Puerto de presiónRosca hembra M5R2: Ext 1/4, Int M5
S:SCR1/4 junta frontal, compatible con VCR 1/4
Peso70 g110 g
Accesorios1 cable de alimentación terminal, 1 manual de usuario

Ejemplos de fluidos generales compatibles

  • • Agua
  • • Aceite hidráulico
  • • Aire con agua de condensación
  • • Aceite de silicona
  • • Aceite lubricante
  • • Hidrocarburos
  • • Argón
  • • Nitrógeno
  • • Dióxido de carbono

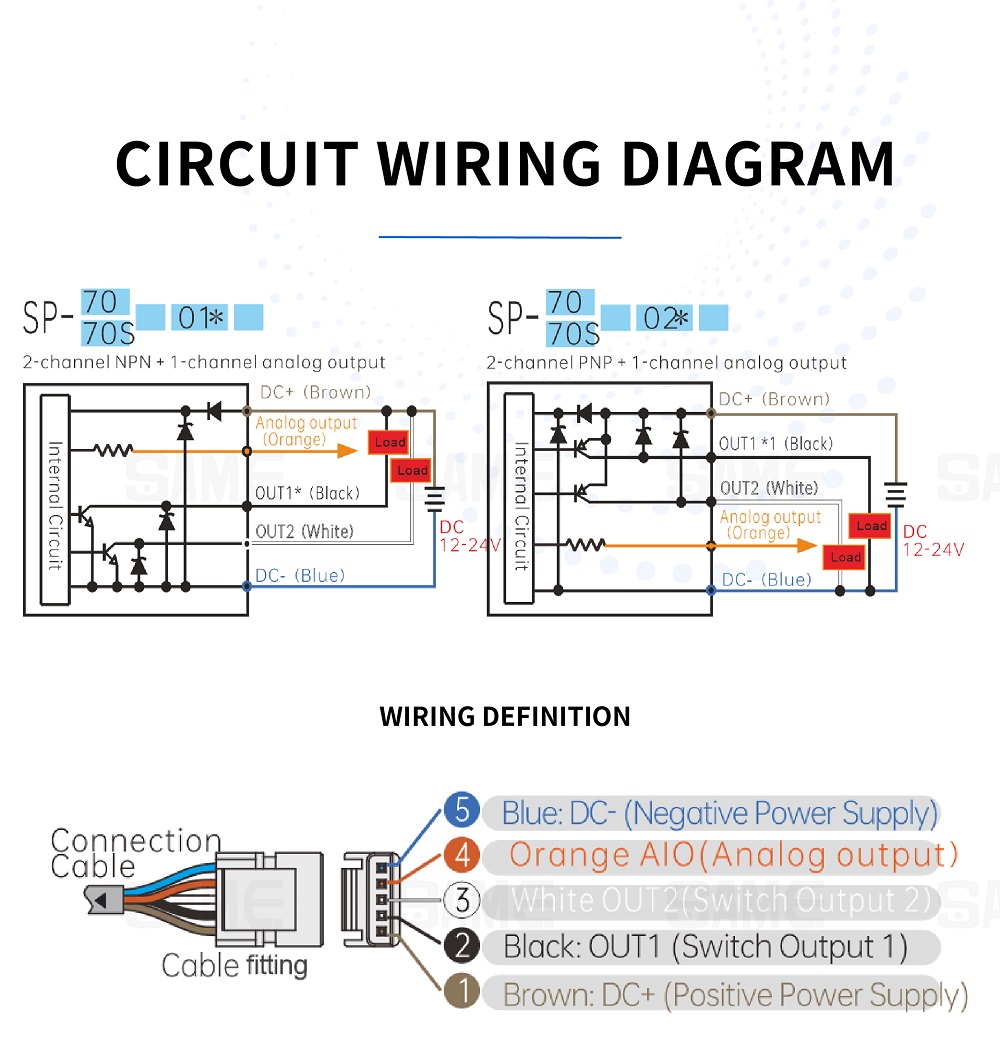

Diagrama de cableado del circuito y métodos de montaje

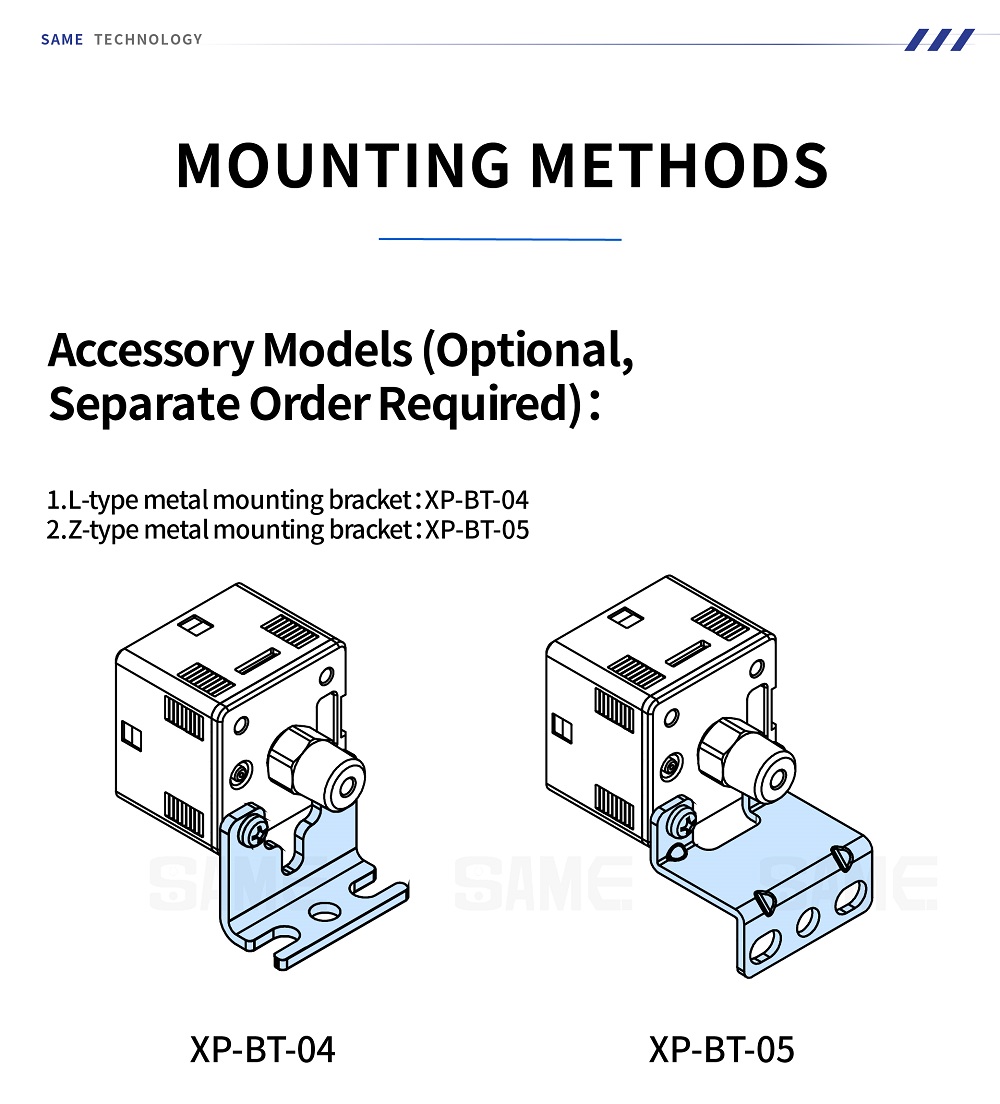

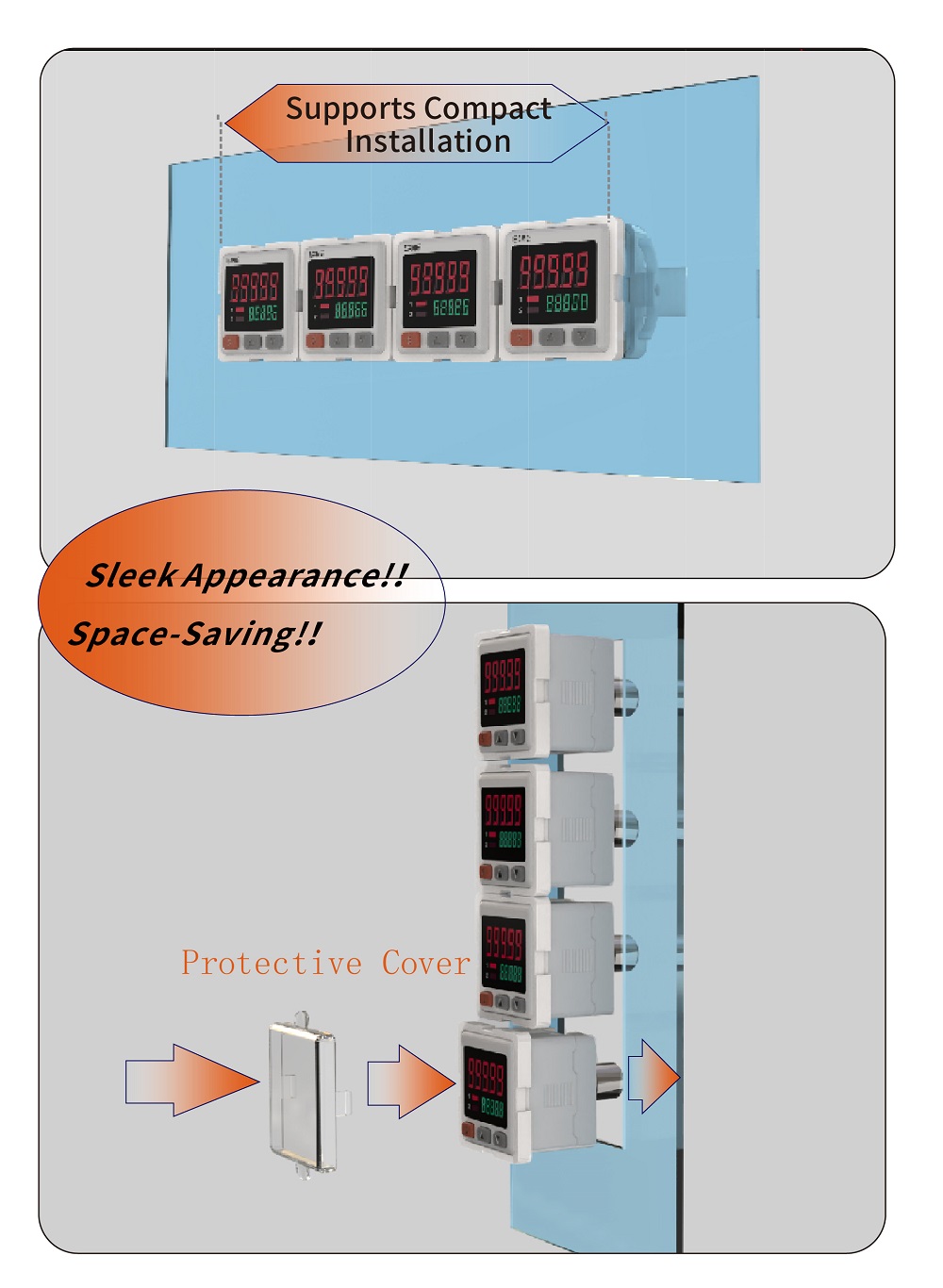

La serie SP-70 permite una instalación compacta, ahorrando valioso espacio para el equipo. Los soportes accesorios opcionales incluyen el tipo L (XP-BT-04), el tipo Z (XP-BT-05) y el soporte de montaje en panel (XP-PA-03) con una elegante cubierta protectora.

 electronic pressure switch with displayelectronic pressure switch with displayelectronic pressure switch with displayelectronic pressure switch

Escenarios de aplicación

Sistemas hidráulicos Control preciso de la presión de aceites hidráulicos y lubricantes en maquinaria pesada.
Manipulación de gases Sistema de medición hermético para gases inertes como argón, nitrógeno y CO2.
Tratamiento de agua Su protección con clasificación IP65 la hace ideal para tuberías de agua y sistemas de condensación.
Ambientes corrosivos La versión 70S ofrece una protección mejorada para el control de fluidos corrosivos especializados.

Preguntas frecuentes (FAQ)

P: ¿Cuál es la principal diferencia entre las series SP-70 y SP-70S?

A: El SP-70 está diseñado para ofrecer una alta protección con fluidos universales. El SP-70S es una versión mejorada, específicamente diseñada para resistir y medir fluidos altamente corrosivos de forma segura.

P: ¿Se puede utilizar este interruptor de presión digital en ambientes húmedos?

R: Sí, cuenta con una carcasa con clasificación de protección IP65, lo que significa que resiste chorros de agua desde todas las direcciones, lo que la hace altamente confiable en entornos industriales húmedos o que requieren lavado.

P: ¿Cómo beneficia la función de salida analógica a mi sistema?

A: El interruptor admite salidas analógicas de voltaje y corriente (junto con NPN/PNP de 2 canales), lo que permite una lectura de presión continua y en tiempo real, así como una fácil integración con los sistemas PLC de la computadora superior.
